Расточные головки D'Andrea: комплексное руководство по оптимизации процессов растачивания

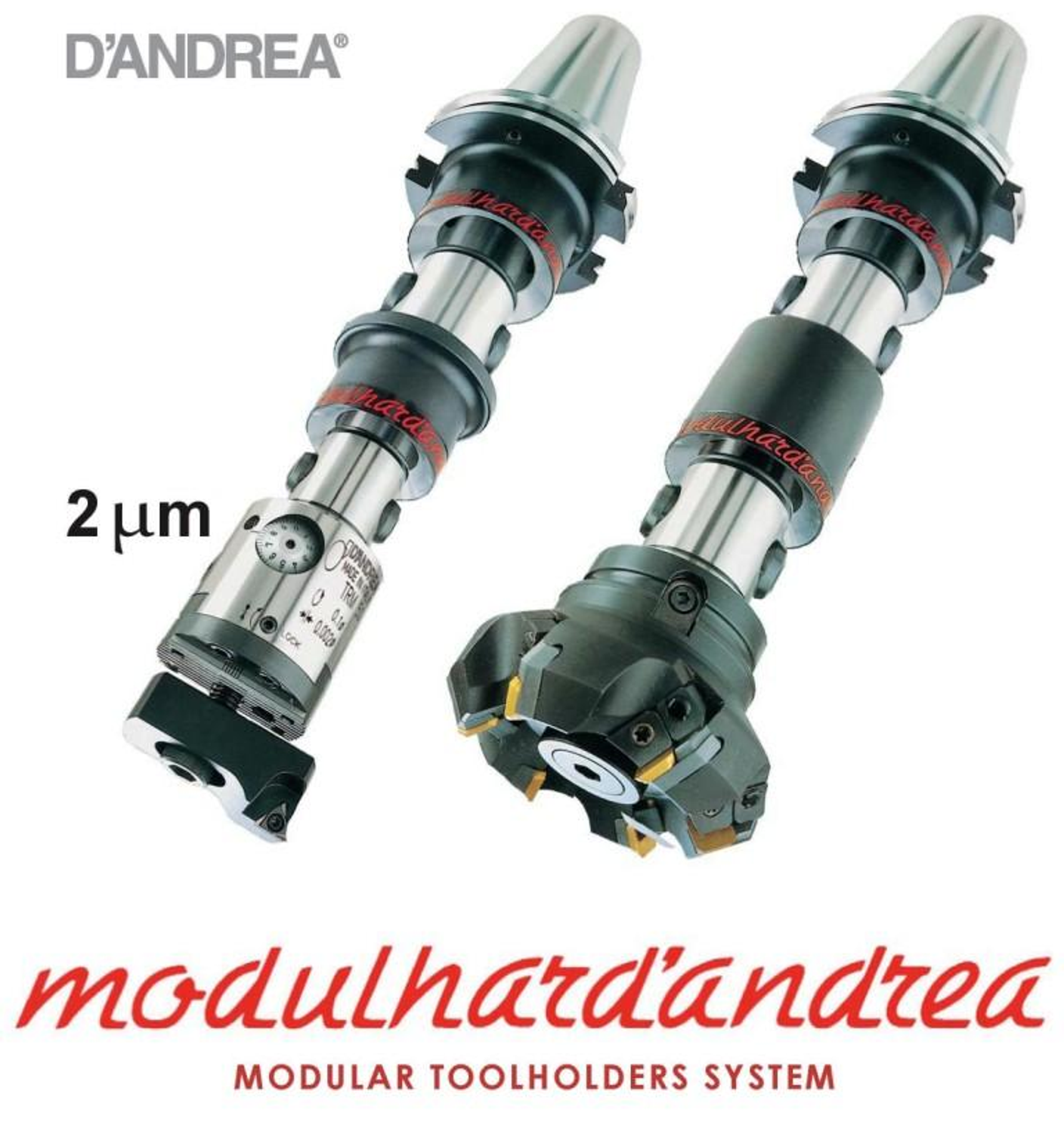

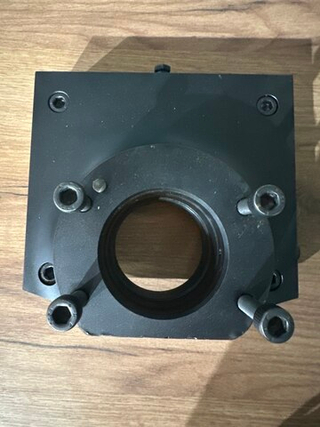

Модульная система MHD' - основа универсальности

В основе всех расточных головок D'Andrea лежит запатентованная модульная система MHD' (Modulhard'andrea), которая гарантирует максимальную жесткость и соосность при операциях фрезерования и растачивания благодаря цилиндро-коническому соединению и радиальному разжимному штифту для осевого крепления.

Черновые двурезцовые головки серии TS

Расточные головки серии TS предназначены для черновых операций и отличаются простотой конструкции и высокой стабильностью благодаря зубчатым поверхностям соединения между корпусом головки и держателями резцов.

Основные характеристики TS:

• Диапазон обработки: Ø18-250 мм

• Модели: TS 16/16, TS 20/20, TS 25/25, TS 32/32, TS 40/40, TS 50/50, TS 50/63, TS 63/63, TS 80/80, TS 80/90

• Особенности: Постоянное расстояние между зажимным винтом и режущей кромкой

• Применение: Черновые и получистовые операции с высокой скоростью съема материала

Головки TS могут использоваться в трех конфигурациях:

1. Двурезцовая сбалансированная - для черновых операций с высокой подачей

2. Двурезцовая разнесенная - для операций с большой глубиной резания

3. Однорезцовая - для получистовых операций

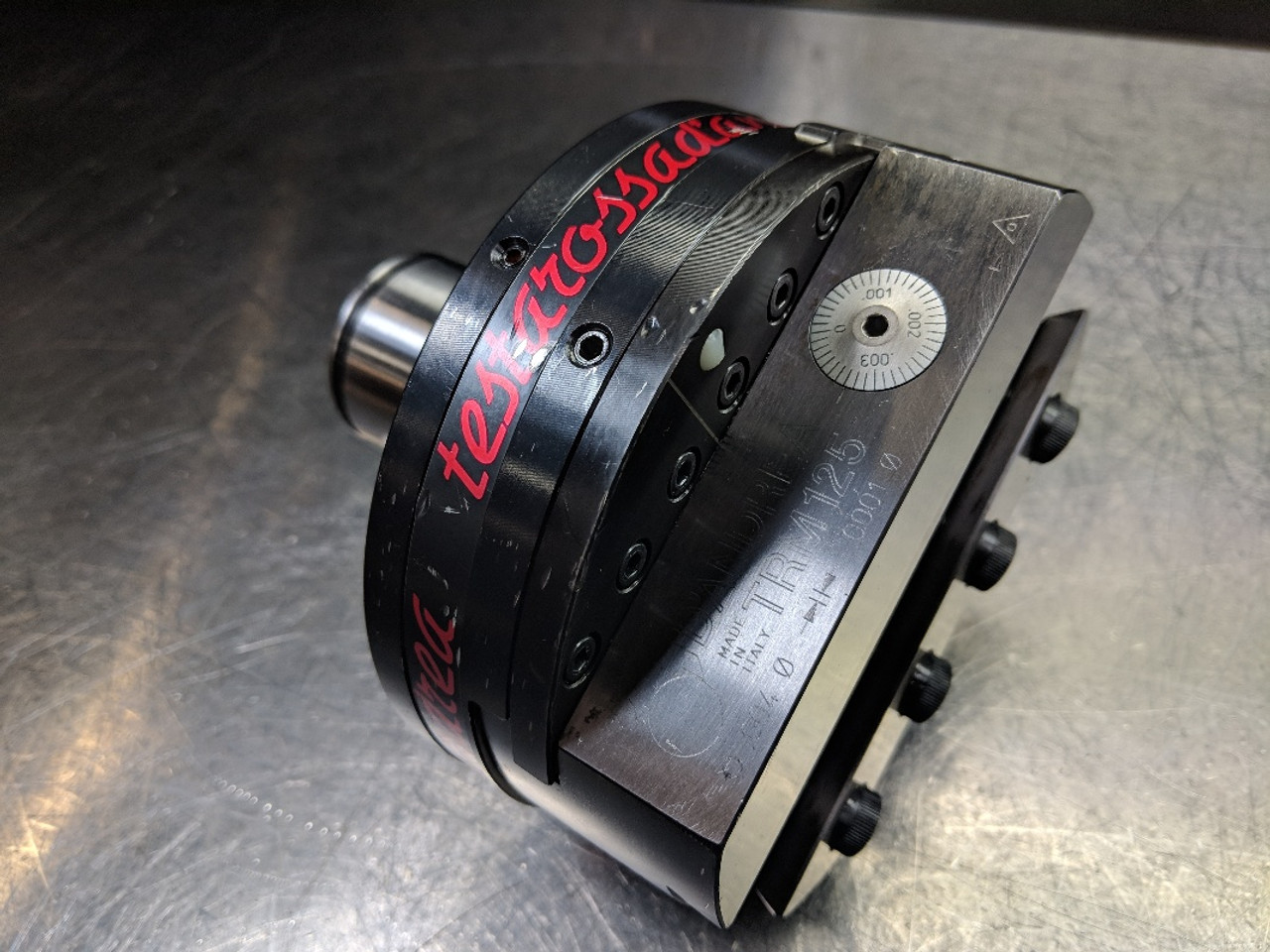

Высокоточные головки серии TRM Testarossa

Серия TRM (Testarossa Micrometric) представляет собой вершину технологий D'Andrea в области точного растачивания с точностью регулировки 2 микрона.

Преимущества TRM:

• Класс точности: IT6

• Диапазон обработки: Ø2.5-500 мм (в зависимости от модели)

• Регулировка: 1 микрон по радиусу с возможностью настройки прямо на станке

• Поверхностная шероховатость: Ra 0.8 мкм в оптимальных условиях

• Защитное покрытие: Антикоррозионное покрытие для длительного срока службы

Модели TRM включают: TRM 16, TRM 20, TRM 25, TRM 32, TRM 40, TRM 50, TRM 63, TRM 80, TRM 80/125.

Центезимальные головки серии TRC Testarossa

Головки TRC (Testarossa Centesimal) обеспечивают высокую точность с чувствительностью регулировки 10 микрон и предназначены для чистовых операций класса точности IT7.

Характеристики TRC:

• Точность: IT7

• Регулировка: 5 микрон по радиусу

• Диапазон: Ø18-132 мм

• Настройка: Возможна прямо в шпинделе станка

• Считывание: По шкале нониуса

Цифровые головки TRE IP69K

TRE 50 IP69K - это революционное решение с цифровым дисплеем и влагозащитой класса IP69K, обеспечивающее:

• Точность регулировки: 1 микрон

• Цифровой дисплей: Встроенный для точного считывания

• Защита: IP69K от влаги и пыли

• Диапазон: Ø2.5-142 мм

Системы крепления и совместимость

D'Andrea производит оправки для всех основных систем крепления инструмента:

• DIN 69871 (ISO 7388-1)

• MAS 403 BT

• HSK-A (DIN 69893)

• ANSI/CAT

• PSC (ISO 26623-1/2)

Это обеспечивает универсальность применения на различных типах станков: обрабатывающих центрах, фрезерных, расточных и специальных станках.

Режимы резания и рекомендации

Для черновых операций (головки TS):

Углеродистая сталь HB ≤ 200:

• Скорость резания: 120-250 м/мин

• Подача на двойной резец: 0.2-0.5 мм/об

• Глубина резания: до 8 мм

Нержавеющая сталь AISI 304-316:

• Скорость резания: 80-140 м/мин

• Подача: 0.2-0.5 мм/об

• СОЖ: обязательно, до 40 бар

Для чистовых операций (TRM/TRC):

Углеродистая сталь:

• Скорость резания: 200-300 м/мин

• Подача: 0.05-0.1 мм/об

• Глубина резания: 0.1-0.25 мм

• Класс пластин: DC100, DP300

Твердосплавные пластины и инструменты

D'Andrea предлагает широкий ассортимент твердосплавных пластин различных классов:

• DC100 - для чистовой обработки сплавов и чугуна

• DP300 - для черновой обработки сталей и чугуна

• DK100 - для обработки алюминиевых сплавов

• D20CBN - для закаленных сталей свыше 50 HRC

• D20MDC - синтетический алмаз для цветных металлов

Техническое обслуживание и настройка

Правильная эксплуатация расточных головок D'Andrea включает:

1. Регулярная смазка через предусмотренные масленки

2. Контроль затяжки винтов крепления резцов (момент затяжки указан в технической документации)

3. Использование СОЖ с давлением не более 40-50 бар

4. Настройка на предустановочном стенде для повышения точности

5. Балансировка при работе на высоких оборотах

Экономические преимущества

Использование расточных головок D'Andrea обеспечивает:

• Снижение времени обработки на 20-40% за счет оптимальных режимов резания

• Повышение качества поверхности до Ra 0.8 мкм

• Увеличение стойкости инструмента благодаря точной геометрии и защитным покрытиям

• Универсальность применения на различных типах станков

• Снижение брака благодаря высокой повторяемости точности ±0.003 мм

Заключение

Расточные головки D'Andrea представляют собой комплексное решение для высокоточной обработки отверстий, сочетающее итальянское качество с передовыми технологиями. Модульная система MHD', разнообразие типов головок (TS, TRM, TRC, TRE) и широкая линейка аксессуаров делают продукцию D'Andrea оптимальным выбором для современного машиностроения.

Более чем 70-летний опыт компании в разработке расточных систем гарантирует надежность и эффективность решений, что подтверждается присутствием продукции D'Andrea в более чем 50 странах мира.
