Цанги для станков

Цанги — это специализированные зажимные элементы, предназначенные для фиксации инструмента или заготовок в различных металлообрабатывающих станках. Они применяются там, где требуется надёжное удержание с высокой точностью позиционирования, минимизацией биения и деформаций.

Виды цанг и их особенности

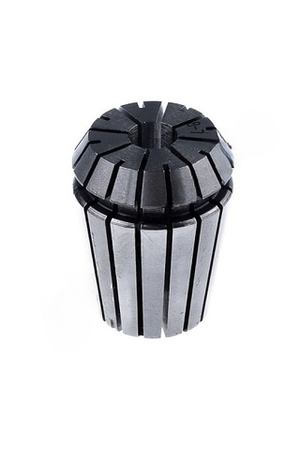

1. Цанги типа ER
   Самый распространённый тип цанг, используемый в большинстве цанговых патронов. Имеют угол конуса 8°, выпускаются стандартные и высокоточные модели с точностью позиционирования до 0,005–0,01 мм. Применяются для крепления цилиндрических хвостовиков инструментов: сверл, фрез и других режущих инструментов. Также выпускаются специальные варианты с резинками для подачи СОЖ (цанги ERS) и для метчиков с квадратными хвостовиками (ERГ, ERSG).

2. Цанги типа OZ
   Отличаются большим углом конуса (2,5°) и большей длиной, что обеспечивает более плотный зажим и повышенную устойчивость к радиальным и осевым нагрузкам. Применяются в фрезерном и сверлильном оборудовании, в том числе в высокоскоростных станках.

3. Цанги типа TG
   Предназначены для высокоточечных операций и высокоскоростной обработки. Изготавливаются из легированной пружинной стали, бывают с углом конуса около 4°, обеспечивая жёсткий и стабильный зажим инструмента при минимальных биениях.

4. Цанги типа SC (Spring Collet)
   Клиновидной конструкцией с продольными прорезями обеспечивают упругий, равномерный и надёжный захват инструмента при точной обработке. Высокоэффективны при черновом и чистовом точении, фрезеровании, сверлении.

5. Цанги 5C, R8 и другие
   Используются в специфичных машинах и операциях, например, 5C — для зажима разнородных заготовок и стандартных инструментов в токарных и фрезерных станках, R8 — преимущественно в небольших фрезерных головках.

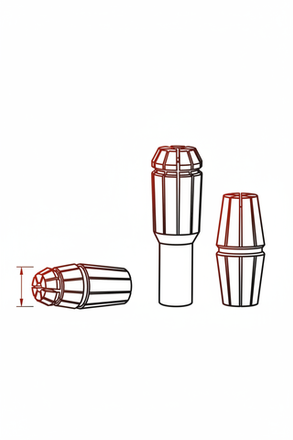

Конструктивные особенности

• Сквозные и глухие цанги
  Сквозные цанги фиксируют инструменты с хвостовиком большей длины и часто применяются в токарной оснастке для пруткового материала. Глухие (с запаянным концом) используют для коротких или специальных деталей.

• Преимущества полостей и пазов
  Наличие пазов обеспечивает возможность подачи смазочно-охлаждающей жидкости через инструмент, улучшая охлаждение и качество обработки.

• Прецизионные и стандартные цанги
  Прецизионные модели выдерживают повышенные требования по точности, снижая биение и повышая ресурс режущего инструмента. Их часто применяют в высокоточных и ЧПУ-станках.

Область применения

Цанги являются неотъемлемой частью настройки токарных, фрезерных, сверлильных и обрабатывающих центров. Они обеспечивают:

• Надёжный захват режущего инструмента или заготовки

• Высокую точность позиционирования и центровки

• Минимизацию вибраций и деформаций при работе

• Универсальность применения на станках различного класса и назначения

Как используются цанги

• Устанавливаются в цанговый патрон, а затем зажимают хвостовики инструментов или заготовки.

• При затяжке патрона металлические лепестки цанги сжимаются, обеспечивая плотное и равномерное удержание.

• Для достижения максимальной точности используют прецизионные цанги и соответствующие патроны.

• Правильный выбор диаметра, типа и класса точности цанги необходим для исключения проскальзывания и повышения качества обработки.
