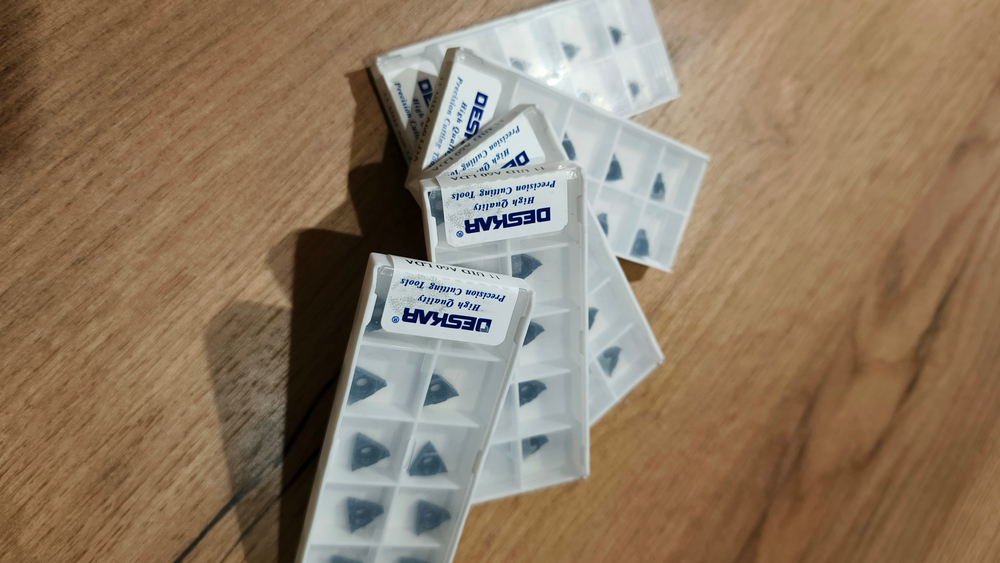

11UIDA60 твердосплавная пластина для резьбофрез DESKAR

Твердосплавная пластина 11UIDA60 от DESKAR — профессиональный инструмент для нарезания внутренней метрической резьбы. Предназначена для работы на станках с ЧПУ и универсальных станках. Обеспечивает высокую точность профиля и качество поверхности резьбы в конструкционных и нержавеющих сталях.

Основные характеристики

• Тип пластины: резьбовая, треугольная.

• Модель: 11UIDA60.

• Производитель: DESKAR.

• Диаметр вписанной окружности (IC): 6,35 мм.

• Длина режущей кромки (L): 11 мм.

• Радиус при вершине ®: 0,04 мм.

• Угол профиля резьбы: 60°.

• Шаг обрабатываемой резьбы: 1,5–3,0 мм.

• Тип резьбы: внутренняя.

• Материал пластины: твёрдый сплав LDA.

• Покрытие: PVD (физическое осаждение из паровой фазы).

• Количество режущих кромок: 3.

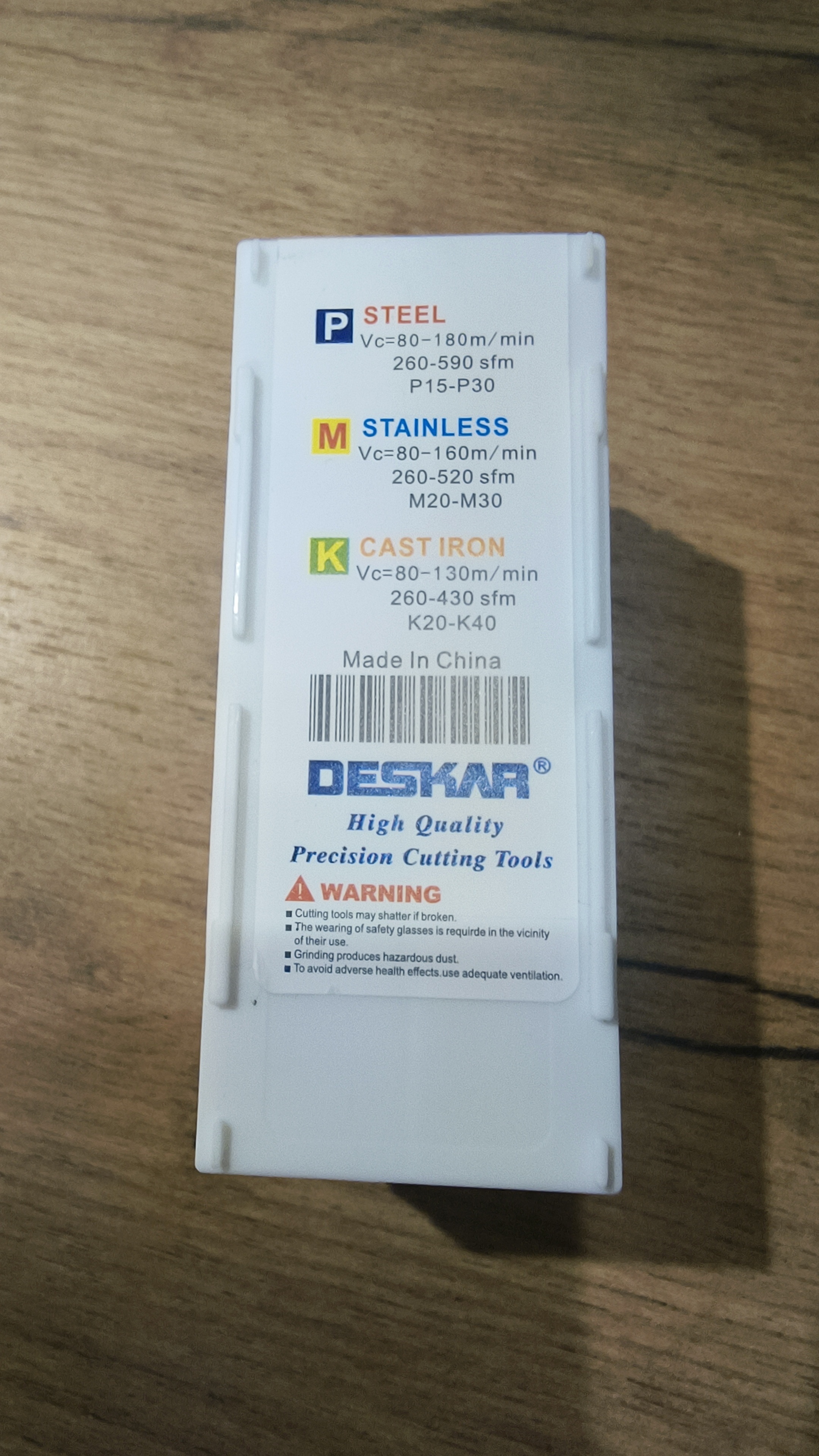

Обрабатываемые материалы (по ISO)

• P (стали): P15–P30;

• M (нержавеющие стали): M20–M30.

Преимущества

• Универсальность: подходит для широкого спектра сталей и нержавеющих сплавов.

• Высокая износостойкость: покрытие PVD увеличивает срок службы инструмента.

• Стабильность резания: форма пластины обеспечивает плавное врезание и выход из резания.

• Точность профиля: гарантирует соответствие резьбы стандартам ISO.

• Устойчивость к выкрашиванию: сплав LDA эффективен при прерывистом резании.

Рекомендуемые режимы резания

• Скорость резания (Vc): 80–120 м/мин (для сталей);

• Подача (f): в соответствии с шагом резьбы;

• Глубина резания (ap): ≥ 0,04 мм (не менее радиуса при вершине).

Охлаждение: рекомендуется применение СОЖ для снижения температуры и износа.

Совместимость

• Подходит для резьбонарезных державок DESKAR (уточняйте модель по каталогу производителя).

• Возможна установка на державки других производителей при соответствии посадочного размера.

Упаковка и комплектация

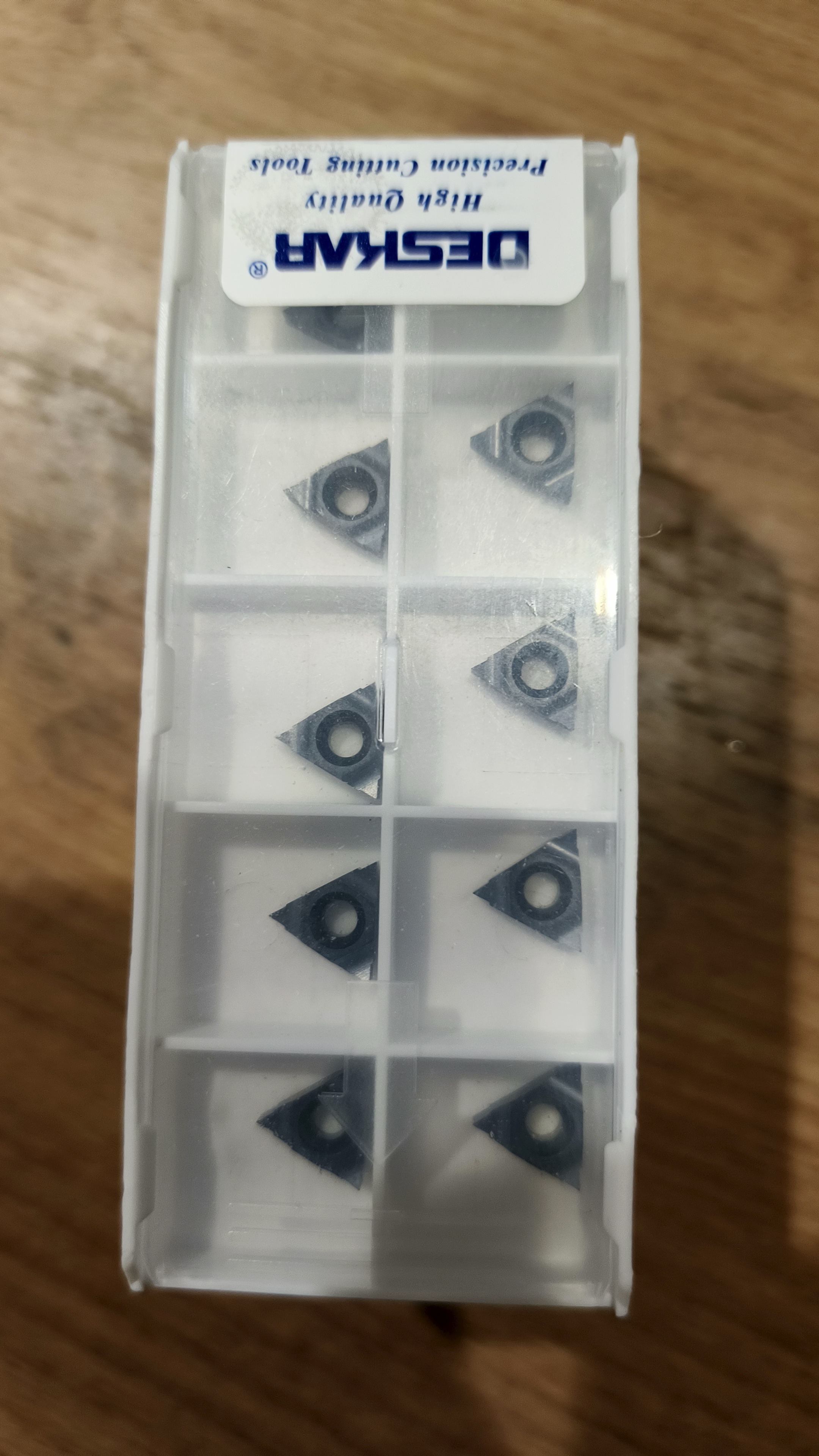

• Количество в упаковке: 10 шт. (блистер/коробка);

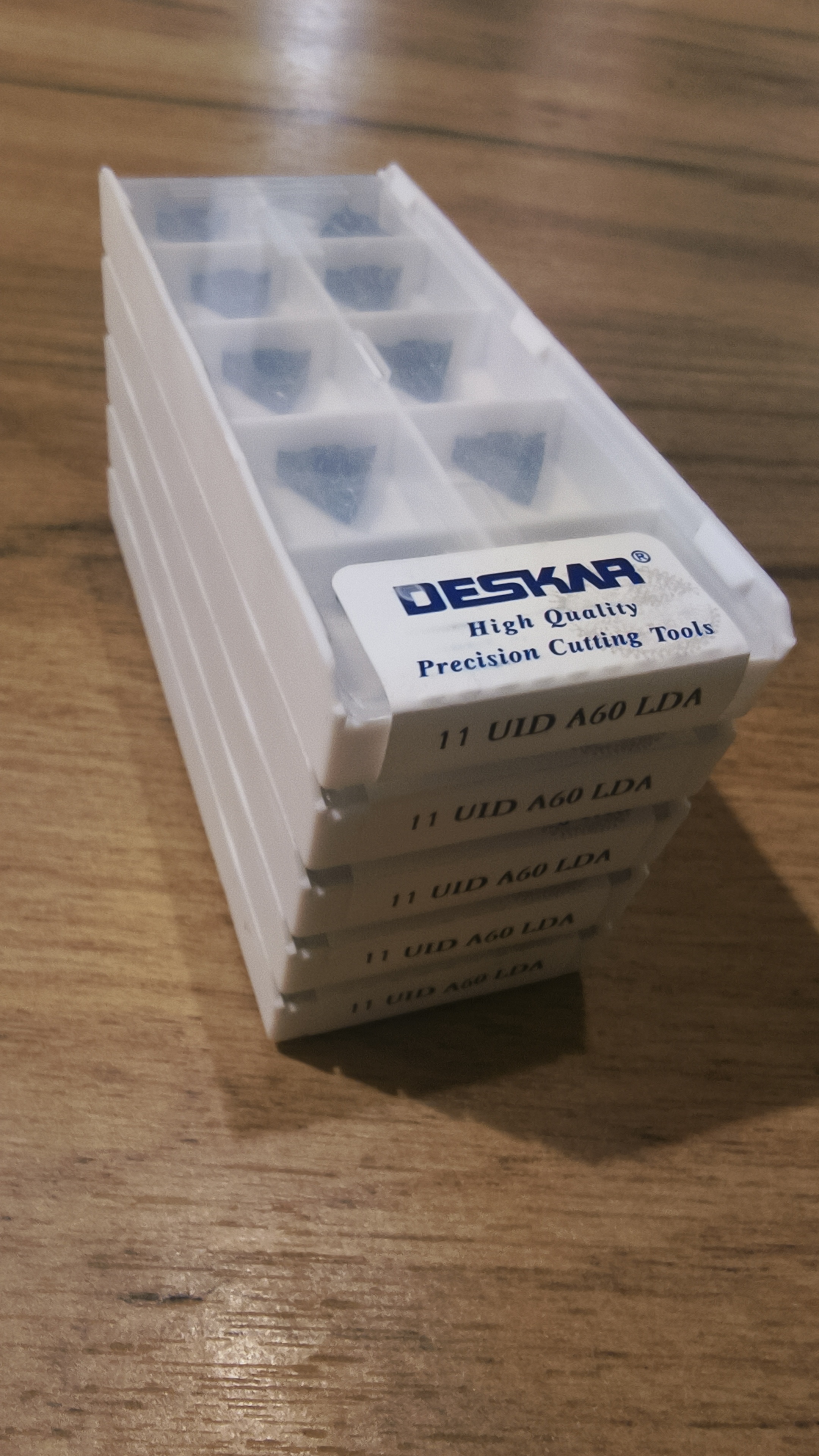

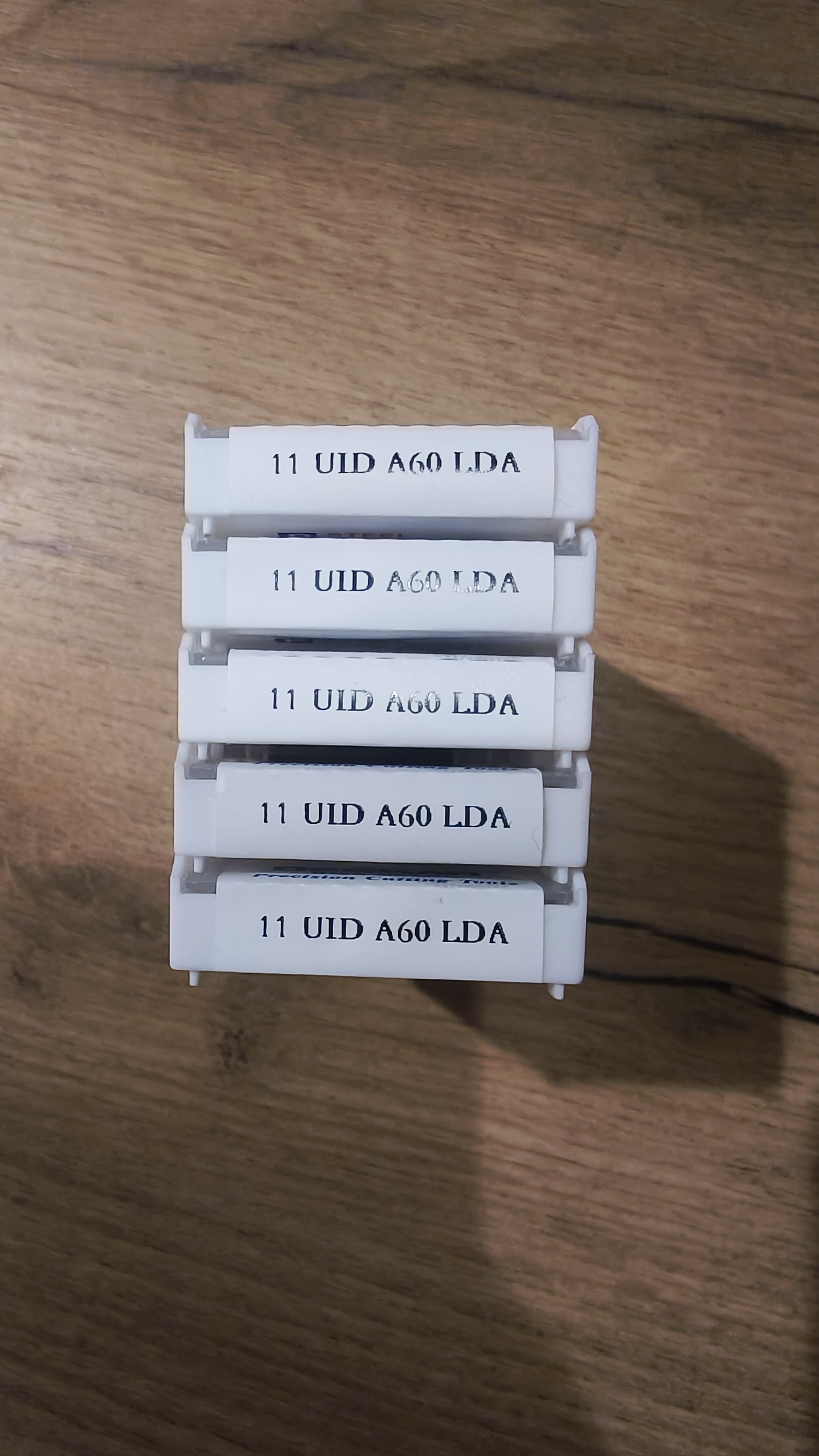

• Маркировка на пластине: 11UIDA60, LDA, 60°;

• Документация: паспорт изделия, сертификат соответствия (по запросу).

Применение

• Нарезание внутренней метрической резьбы на станках с ЧПУ;

• Обработка отверстий в конструкционных сталях;

• Изготовление резьбовых соединений в нержавеющих сталях;

• Ремонт и восстановление резьбовых поверхностей.

Рекомендации по эксплуатации

1. Перед установкой проверьте соответствие державки и пластины.

2. Используйте СОЖ для увеличения стойкости инструмента.

3. Соблюдайте рекомендованные режимы резания.

4. При износе одной режущей кромки переверните пластину на другую грань.

5. Храните в сухом месте, избегайте механических повреждений.

Аналоги

• TaeguTec TTMT21I2.50ISO TT9030PMS;

• Sandvik 11UIDR-060;

• Iscar 11UIDA-60LDA.
