Описание пластины CNMA120404 ZC135

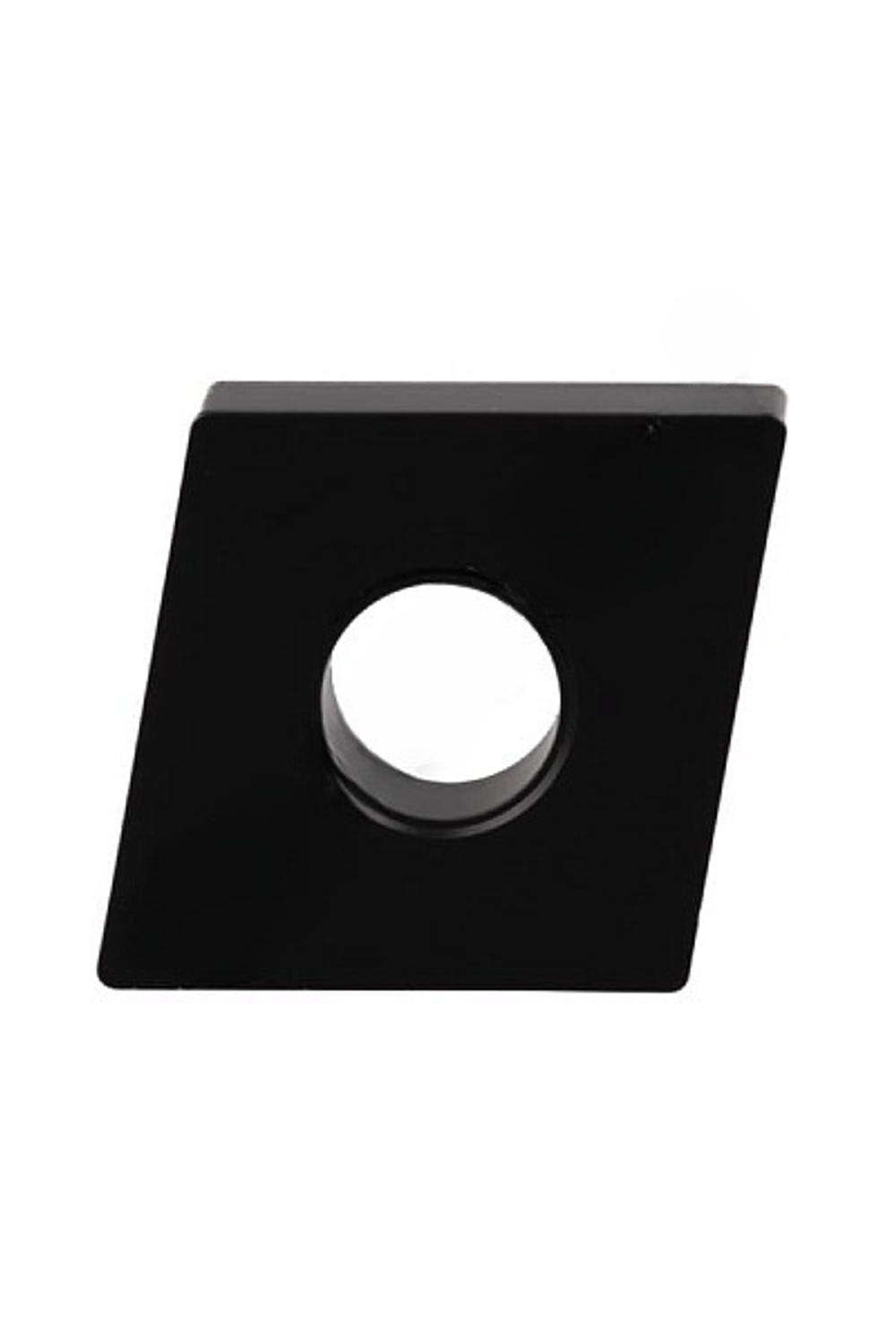

CNMA120404 ZC135 — сменная твердосплавная пластина формата CNMA для токарной обработки на станках с ЧПУ и универсальных токарных станках. Пластина относится к ромбическим негативным вставкам 80° и рассчитана на жёсткие режимы резания со стабильной геометрией реза по всей длине партии.
Типоразмер 120404 означает вписанную окружность около 12 мм, стандартную толщину и радиус вершины 0,4 мм. Такой размер удобен как универсальный рабочий вариант: пластина подходит для большинства державок под CNMA 12 и позволяет вести как продольное точение, так и подрезку торцов и обработку фасок.
Область применения
Пластина CNMA120404 ZC135 используется для токарной обработки заготовок из чугуна и конструкционных сталей при серийном и мелкосерийном производстве. Она подходит для черновых и получистовых переходов, где важны устойчивость режущей кромки и предсказуемый износ.
Благодаря негативной геометрии и ромбической форме 80° пластина хорошо работает на тяжёлых режимах с увеличенной подачей и глубиной резания. Двустороннее исполнение позволяет использовать несколько кромок, снижая стоимость обработки единицы продукции.
Преимущества CNMA120404 ZC135
-
Удобный универсальный типоразмер CNMA 12×04×04 для большинства распространённых токарных державок.
-
Негативная геометрия 0° и ромб 80° обеспечивают прочную кромку для стабильной работы на повышенных нагрузках.
-
Несколько рабочих граней на одной пластине — экономия на инструменте и снижение простоев на перенастройку.
-
Оптимальна для токарных операций по чугуну и конструкционным сталям: продольное точение, подрезка, обработка торцов и фасок.
-
Подходит для станков с ЧПУ и классических токарных станков, в том числе в условиях многосменной работы.
Почему выгодно купить CNMA120404 ZC135 в MTB‑TOOL
MTB‑TOOL специализируется на металлорежущем инструменте и держит популярные типоразмеры CNMA на складе, что позволяет быстро закрывать потребность производства в сменных пластинах. Покупатель получает проверенный формат пластины, удобный подбор аналогов по ISO‑обозначению и возможность оперативной дозакупки под текущие задачи.
Сплав ZC135 представляет собой специализированный инструментальный материал для обработки чугуна, сочетающий в себе высокоизносостойкую подложку и толстое CVD-покрытие на основе TiCN и Al₂O₃. Толщина покрытия 5–7 мкм создаёт прочный защитный барьер, эффективно противостоящий абразивному износу и ударным нагрузкам, что критически важно при тяжёлых операциях резания чугунных заготовок.
Основная матрица ZC135 обладает высокой устойчивостью к пластической деформации благодаря равномерному распределению мелкодисперсных карбидных частиц в кобальтовой связке. Это обеспечивает надёжность режущей кромки и препятствует её выкрашиванию при прерывистом и поверхностном резании хрупкого чугуна.
TiCN в составе покрытия снижает трение в зоне резания и повышает твёрдость кромки, а Al₂O₃ формирует термозащитный слой, защищающий инструмент от диффузионного износа при температурах до 750 °C. Такая комбинация покрытий предотвращает налипание стружки и облегчает её эвакуацию из зоны резания, что повышает стабильность процесса и ресурс инструмента.
ZC135 является первым выбором для общей обработки чугуна, обеспечивая качество поверхности Ra 1,2–2,5 µm и стабильный ресурс при высоких глубинах и скоростях резания. Универсальность и надёжность сплава делают его незаменимым в серийном производстве чугунных деталей в машиностроении и автопроме.
