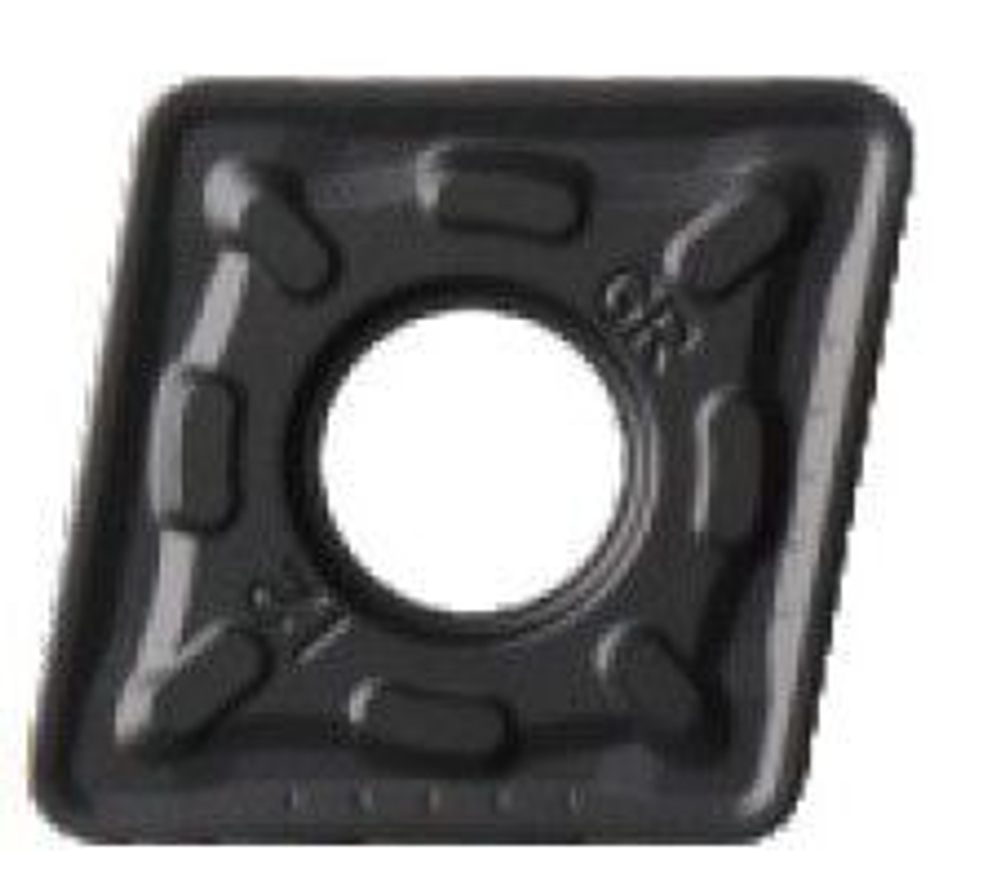

Пластина CNMG 190616 GR ZC133 для черновой обработки стали
Пластина CNMG 190616 GR ZC133 — это надёжный сменный режущий элемент для токарных операций по конструкционным и углеродистым сталям группы P. Сплав ZC133 с PVD‑покрытием обеспечивает сочетание высокой износостойкости и ударной вязкости, что делает пластину устойчивой при черновой и получистовой обработке с повышенными подачами.
Конструкция и геометрия CNMG 190616
- Тип пластины: CNMG. [вывод] Ромбическая двухсторонняя пластина с 80° и центральным отверстием рассчитана на продольное и торцевое точение, а также обработку уступов с надёжной опорой в наружных и внутренних державках.
- Тип угла: отрицательный, угол 80°. Отрицательная геометрия увеличивает жёсткость режущей кромки и позволяет использовать большие глубины резания и подачи при черновой обработке стали.

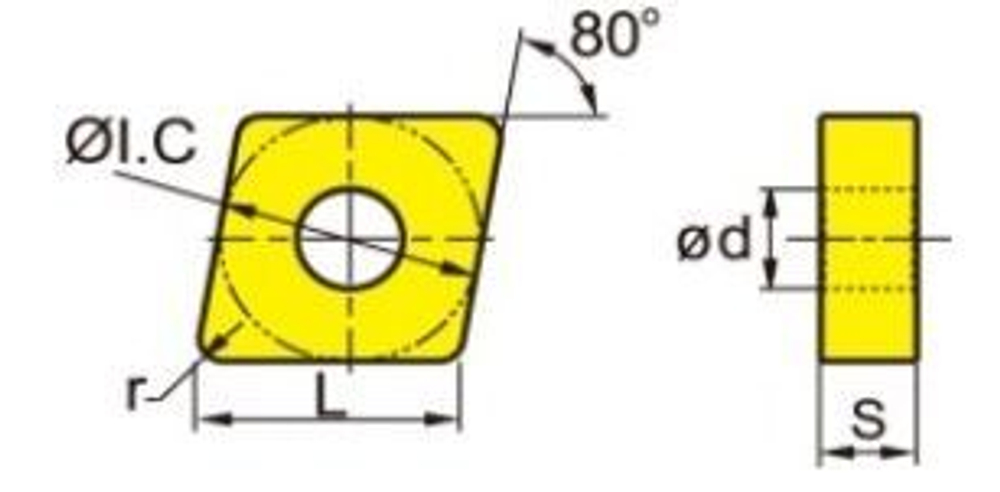

- Размеры: I.C = 19,05 мм, толщина S = 6,35 мм, длина режущей кромки L = 19,3 мм, отверстие d (D1) = 7,94 мм — стандартный типоразмер 190616 для совместимости с распространёнными державками CNMG.
Сплав ZC133 и PVD‑покрытие
- Сплав: ZC133. Сплав оптимизирован для обработки сталей группы P, обеспечивая высокую стойкость к износу по задней поверхности и хорошую ударную вязкость при переменных нагрузках и прерывистом резании.
- Покрытие: PVD. PVD‑покрытие формирует твёрдый и износостойкий поверхностный слой с хорошей адгезией, что особенно важно при обработке легированных и конструкционных сталей со склонностью к наростообразованию.
- Материал обработки: P (Сталь). Пластина предназначена для обработки конструкционных, углеродистых и легированных сталей группы P по ISO‑классификации, применяемых в общем машиностроении.
Стружколом GR и область применения
[вывод] Обозначение GR указывает на геометрию стружколома, ориентированную на надёжный контроль стружки при черновой обработке с большими подачами и глубинами резания, формируя компактную, легко удаляемую стружку. Такая пластина подходит для продольного и торцевого точения, чернового прохода по валам и втулкам, а также обработки уступов и фасок в конструкционных сталях.
Преимущества пластины CNMG 190616 GR ZC133
- Надёжная работа при черновой обработке сталей группы P за счёт сочетания сплава ZC133, PVD‑покрытия и отрицательной геометрии 80°.
- [вывод] Хороший контроль стружки и стабильный рез при повышенных подачах благодаря геометрии стружколома GR, что снижает риск наматывания стружки и повышает безопасность процесса.
- Стандартный типоразмер CNMG 190616 с I.C 19,05 мм и отверстием 7,94 мм обеспечивает совместимость с широким рядом державок и токарных систем.
Купить пластину CNMG 190616 GR ZC133
В нашем интернет‑магазине вы можете купить пластину CNMG 190616 GR ZC133 для черновой обработки стали группы P. Пластина со сплавом ZC133 и PVD‑покрытием подойдёт для серийной и мелкосерийной токарной обработки, обеспечивая предсказуемый ресурс и стабильное качество поверхности при правильном подборе режимов резания.
