Назначение и область применения

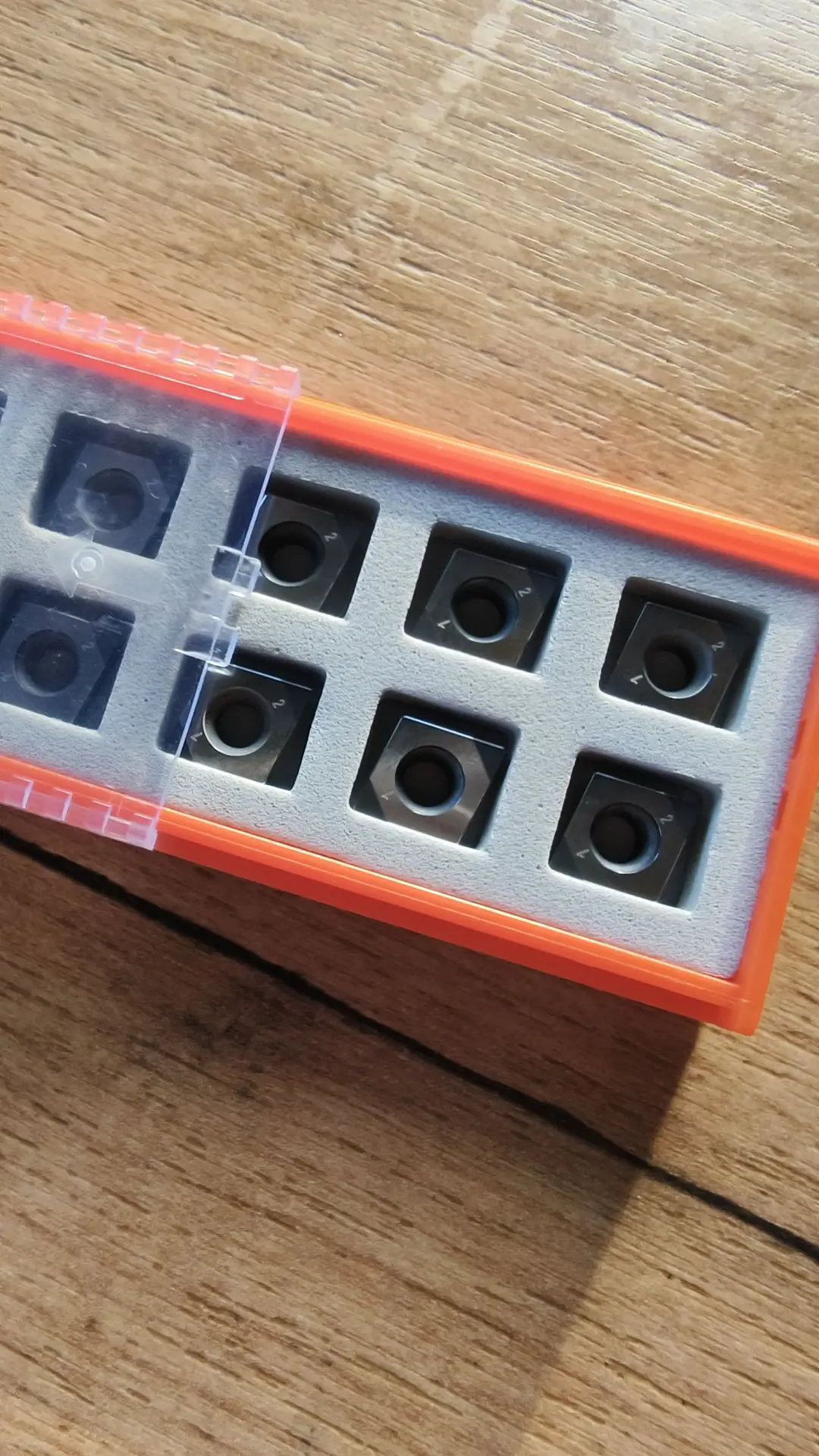

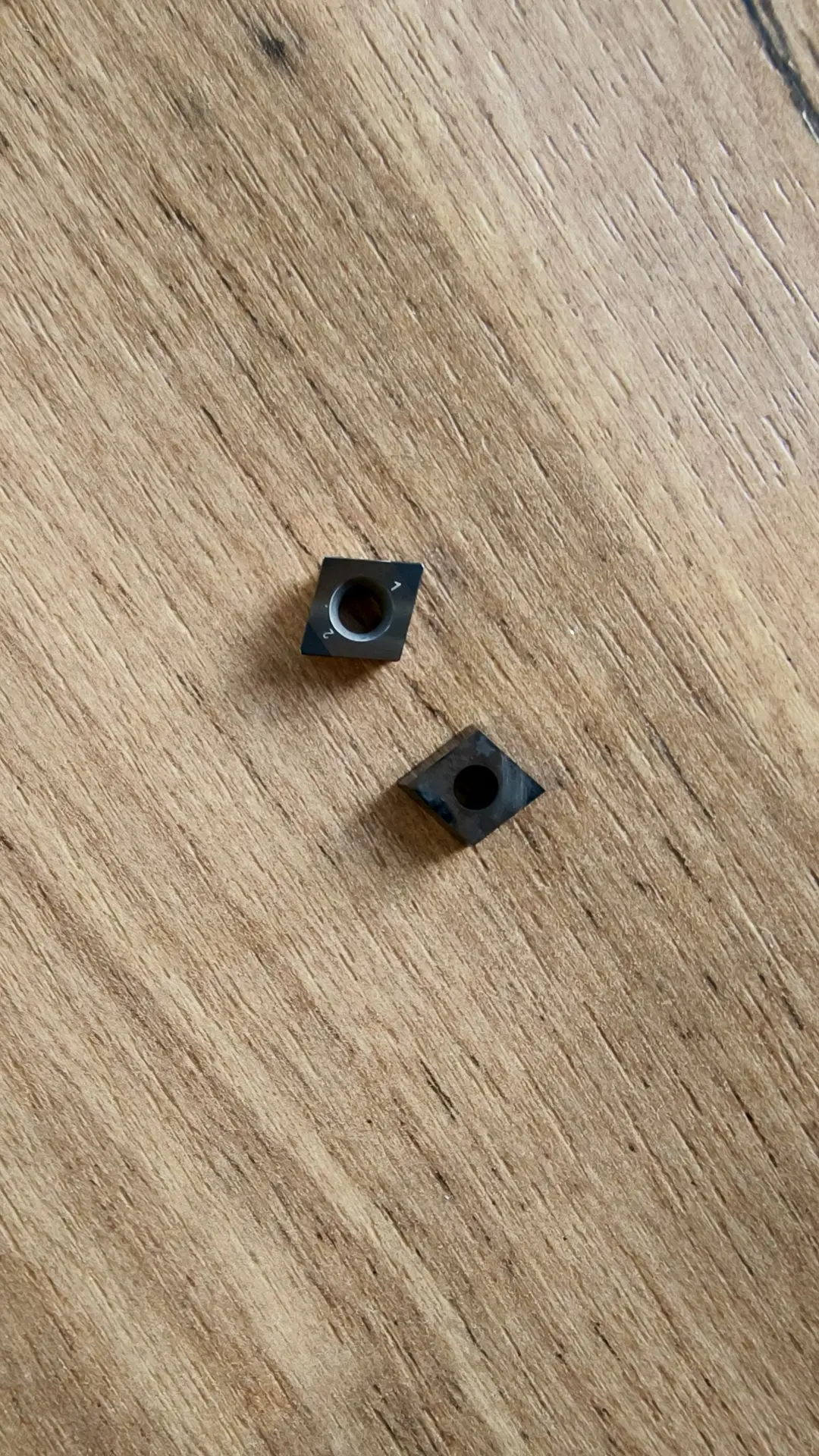

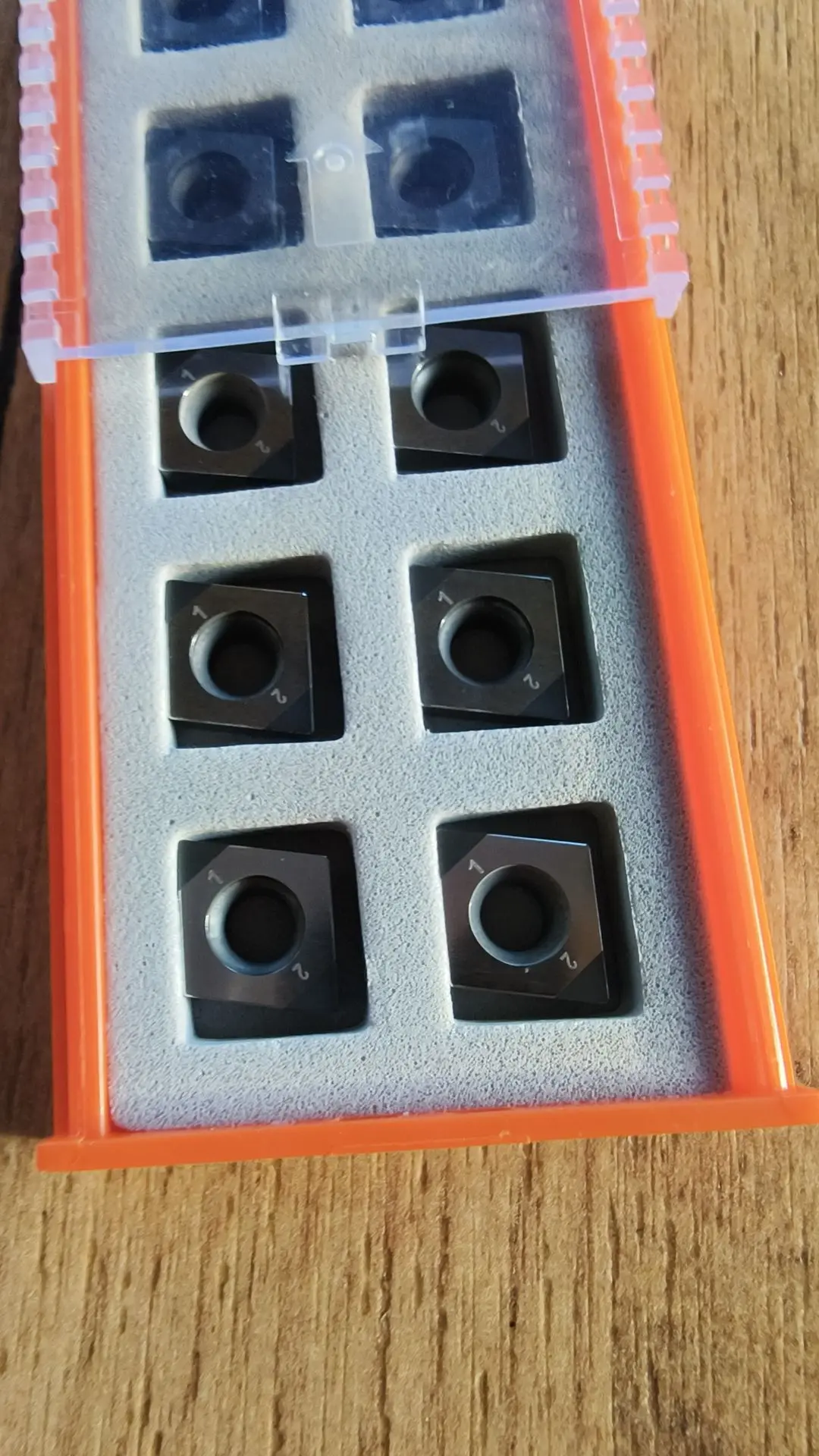

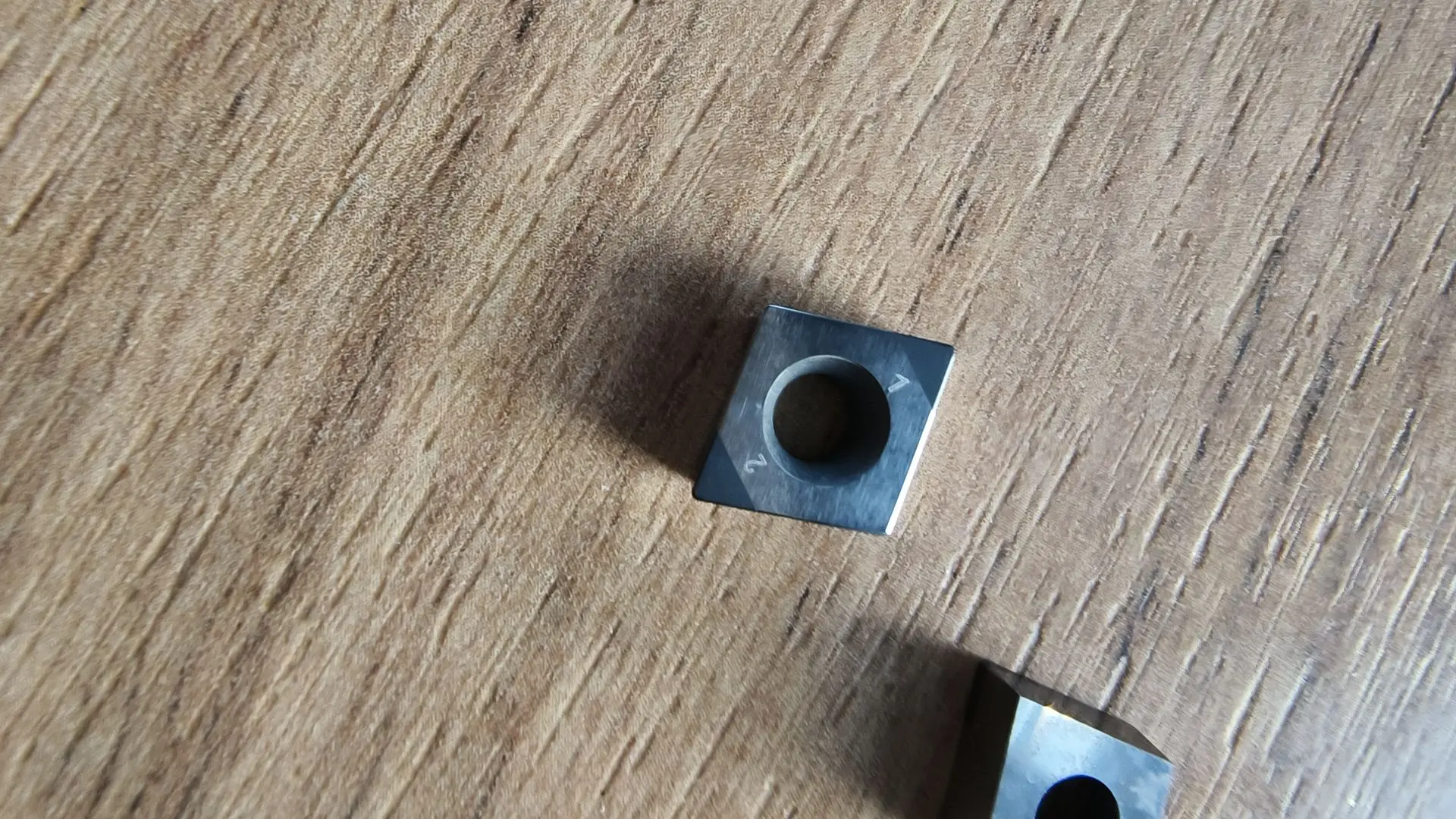

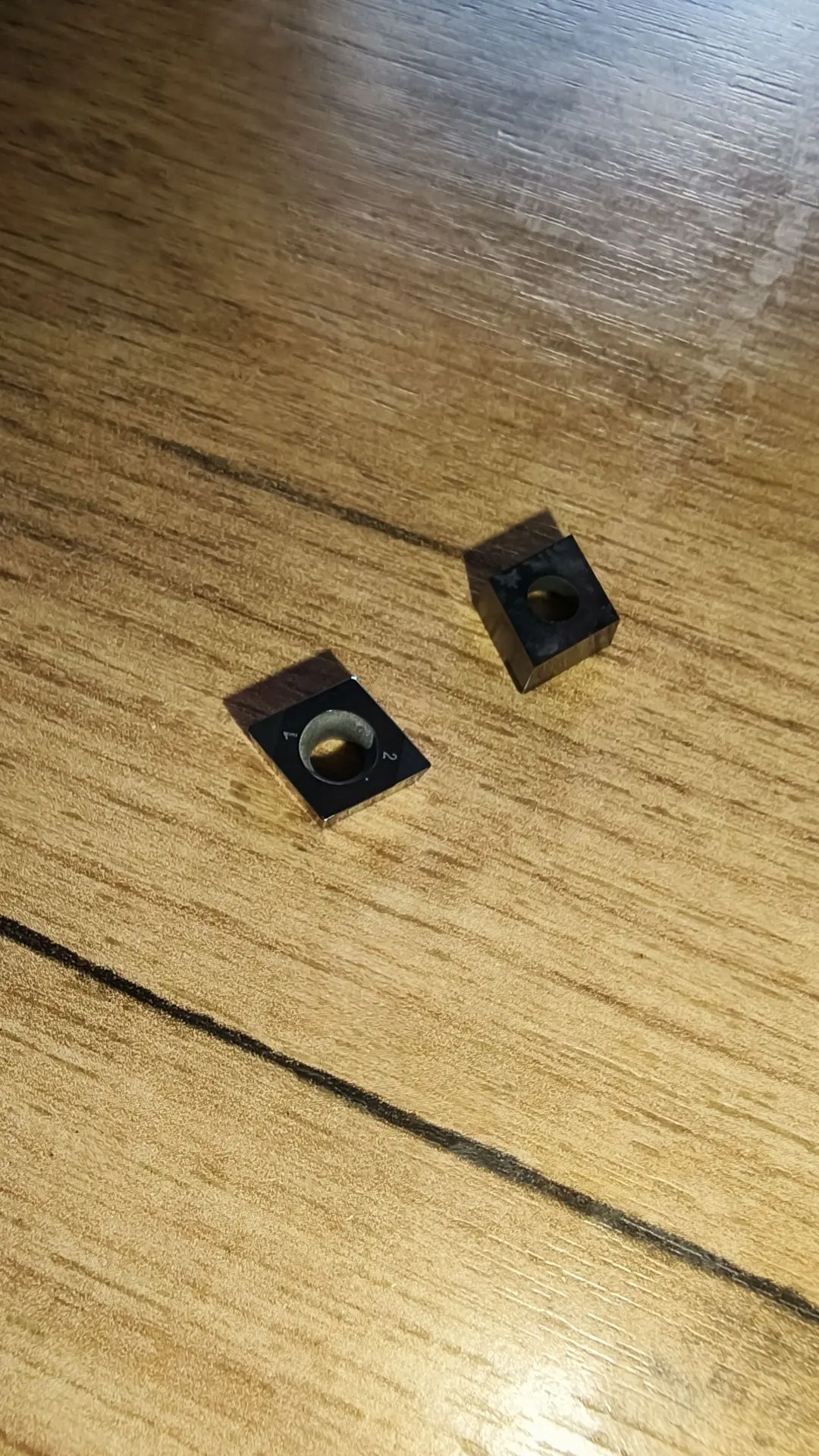

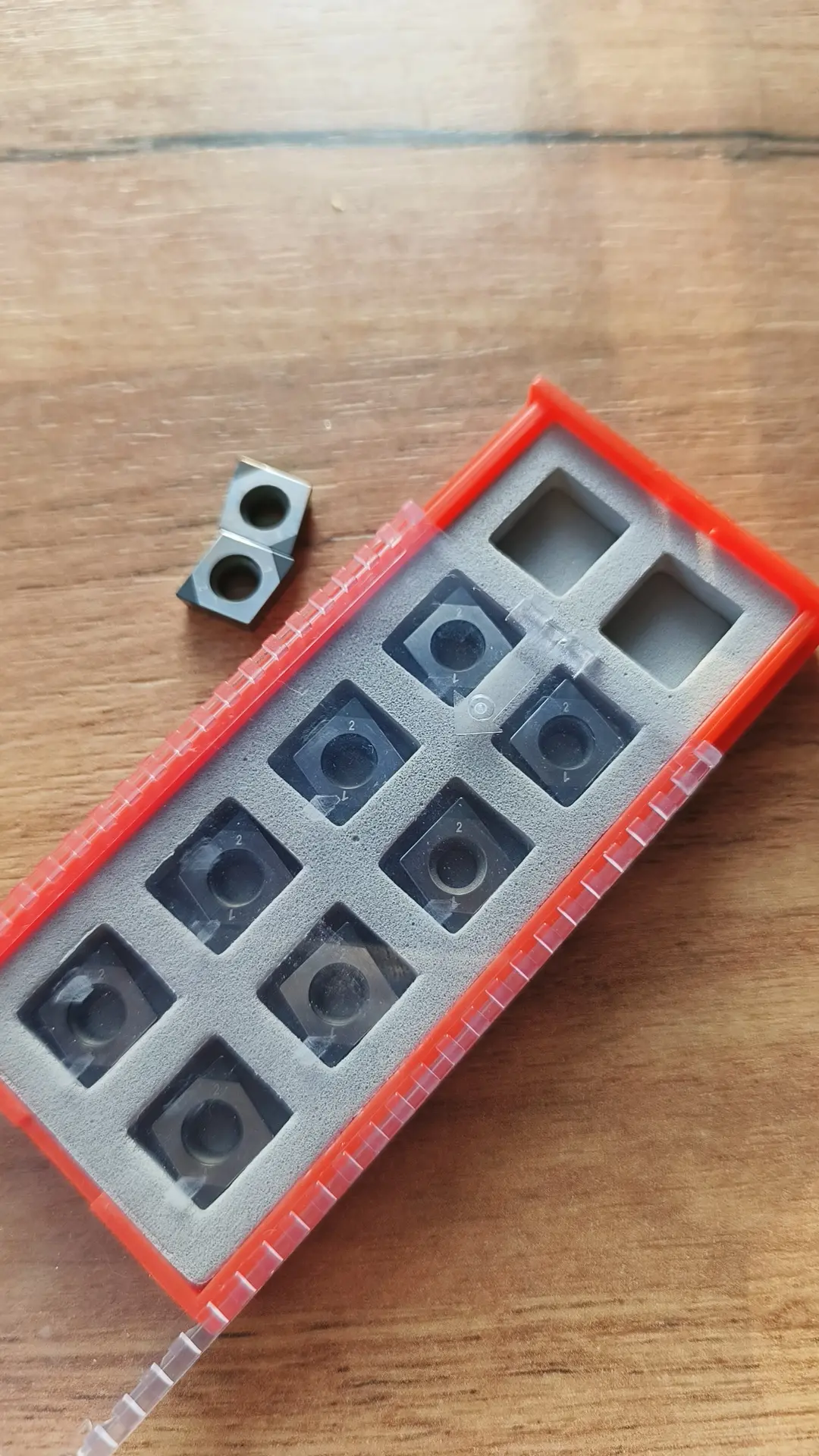

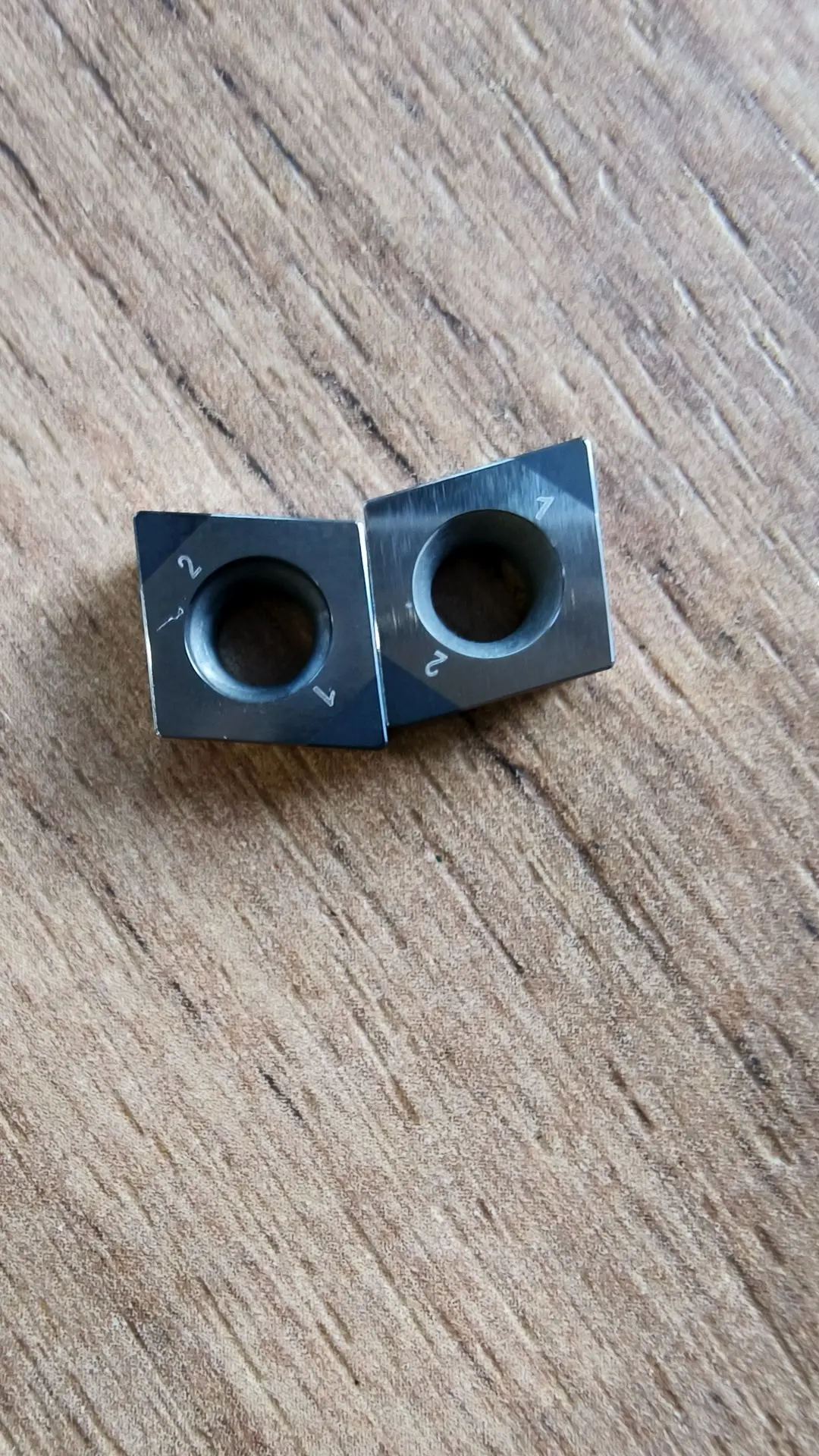

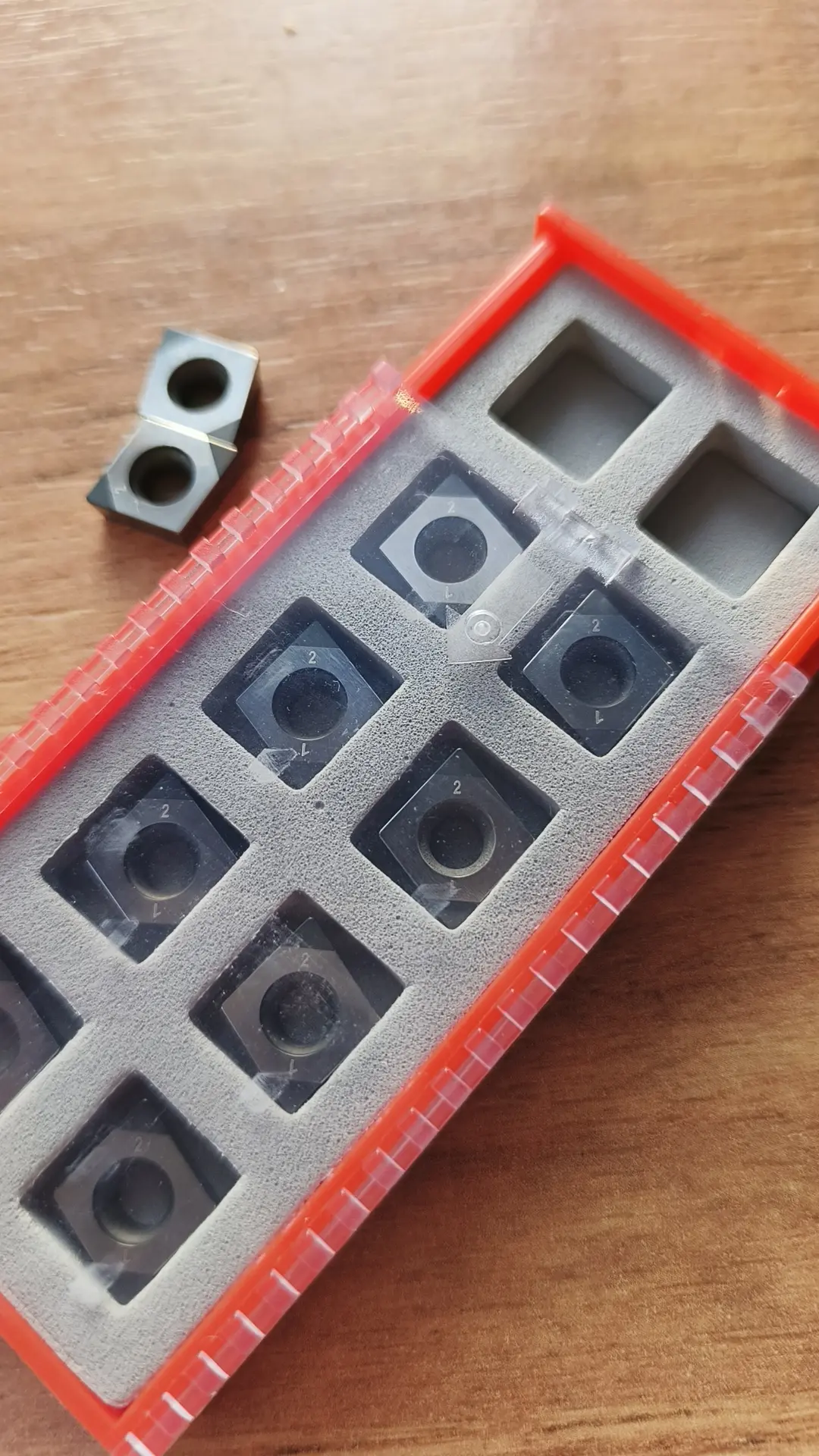

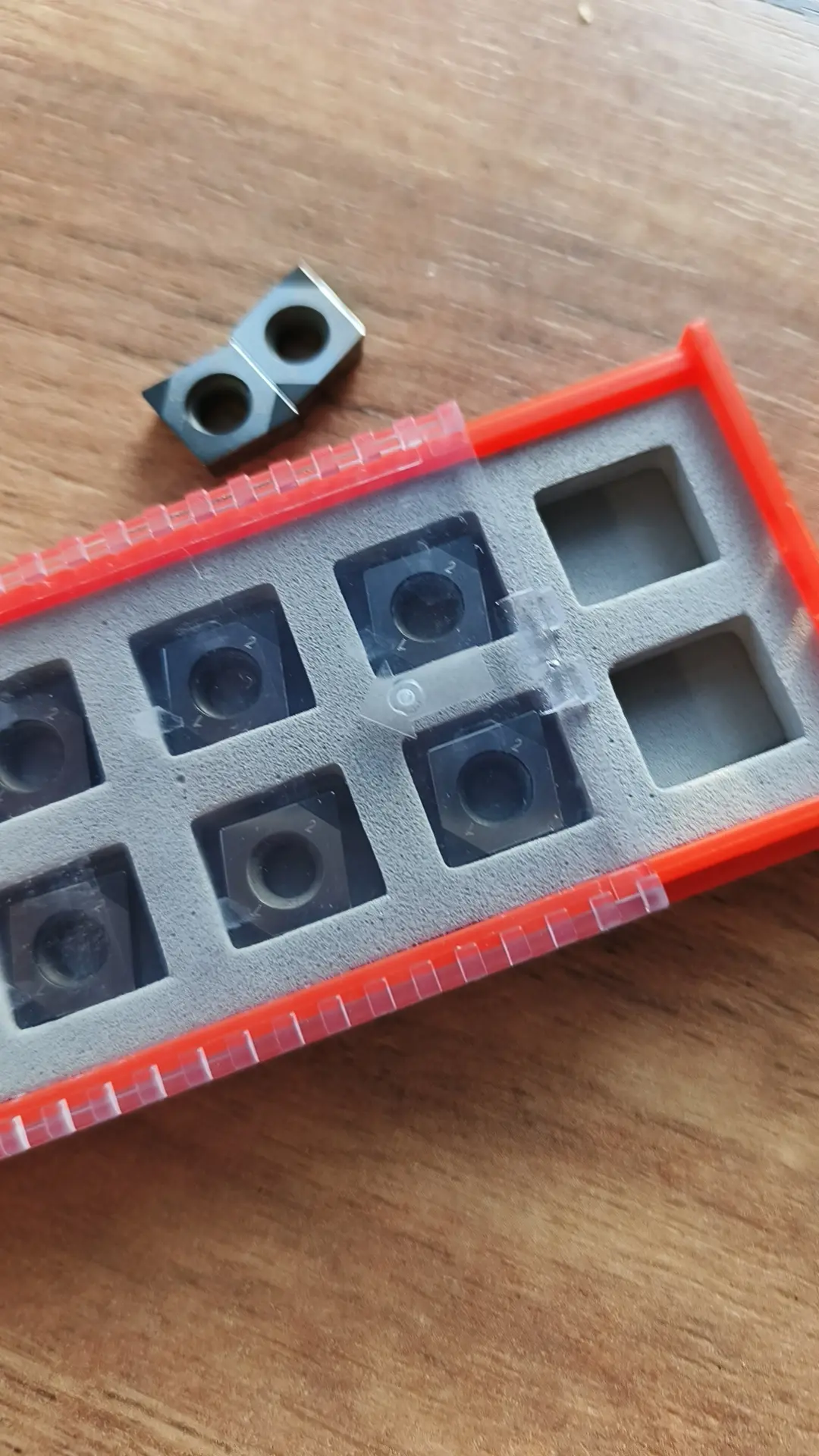

Пластина CBN CCMT09T304‑CBM MT802 разработана специально для чистовой и получистовой обработки закаленных сталей, цементированных и индукционно закаленных деталей, а также износостойких чугунов. Такую оснастку применяют в операциях, где требуется обеспечить узкие допуски по размерам и высокое качество поверхности без применения шлифования.
Пластина подходит для наружного и внутреннего точения на токарных станках с ЧПУ и высокоточных универсальных станках. Она эффективно работает при обработке шеек валов, посадочных мест под подшипники, втулок, шестерён, закаленных втулочных деталей и других элементов, подвергнутых термообработке до 60–65 HRC.
Конструкция и типоразмер CCMT09T304
Маркировка CCMT09T304 означает ромбическую форму под углом 80°, передний угол наклона и угол заднего угла 7°, что обеспечивает легкий рез и уменьшенное радиальное усилие на детали. Такая геометрия хорошо подходит для тонкостенных заготовок и точных посадок, где важно минимизировать деформацию и вибрацию.
Типоразмер 09T304 означает компактную CBN-вставку с радиусом при вершине 0,4 мм, рассчитанную на чистовую и получистовую обработку. Небольшой радиус дает возможность получать высокую чистоту поверхности и держать жёсткие допуски по диаметру и форме, а также уменьшает силу резания на окончательных проходах.
Материал – CBN (кубический нитрид бора) MT802.
Рабочая часть пластин изготовлена из кубического нитрида бора (CBN), который по твёрдости требует только алмаза и специального расчета для обработки закаленных сталей, чугуна и порошковых материалов. CBN сохраняет критические свойства при высокой скорости резания и температуре в зоне резания, не склонен к налипанию и химическому взаимодействию со сталью.
Сплав MT802 соответствует современным маркам CBN для высокопроизводительной чистовой обработки, обеспечивая стабильный износ без сколов кромки даже в условиях легкой прерывистости резания. Такая пластина выдерживает режимы, при которых твердосплавный инструмент быстро выгорает или крошится, и позволяет перевести операцию с шлифовальных станков на токарную группу.
Технологические преимущества пластин CBN MT802
-
Возможность ускорения точения закаленных сталей вместо шлифовки, с сокращением времени цикла и упрощением маршрута обработки.
-
Стабильный размер по диаметру и форме, приемлемый характер износа кромки и минимальная вероятность внезапного разрушения инструмента.
-
Высокое качество поверхности: получение низкой шероховатости на закалённом слое без дополнительных доводочных операций.
-
Устойчивость к высоким температурам и абразивному износу при работе на твердом слое, цементированных и азотированных поверхностях.
Такие характеристики делают CBN CCMT09T304‑CBM MT802 оптимальным выбором для серийного производства деталей после термообработки, когда важно обеспечить повторяемость результата и минимальное время наладки оборудования.
Коммерческие преимущества для производства
Использование пластин CBN CCMT09T304‑CBM MT802 позволяет сократить переход количества, уменьшить загрузку шлифовальных станков и перераспределить операции на токарные центры. Это влияние влияет на стоимость конструкции, повышает пропускную способность участка и снижает потребность в дорогостоящем шлифовальном оборудовании.
Благодаря определению геометрии CCMT 09T304 пластина совместима с широким спектром державок разных производителей, что позволяет использовать уже установленный инструментальный парк. Снижение затрат на инструмент при одновременном росте производительности и качества обработки, делая вставки из CBN одним из наиболее эффективных решений для работы с закалёнными сталями и долговечными материалами.
