Технические характеристики резьбонарезных патронов

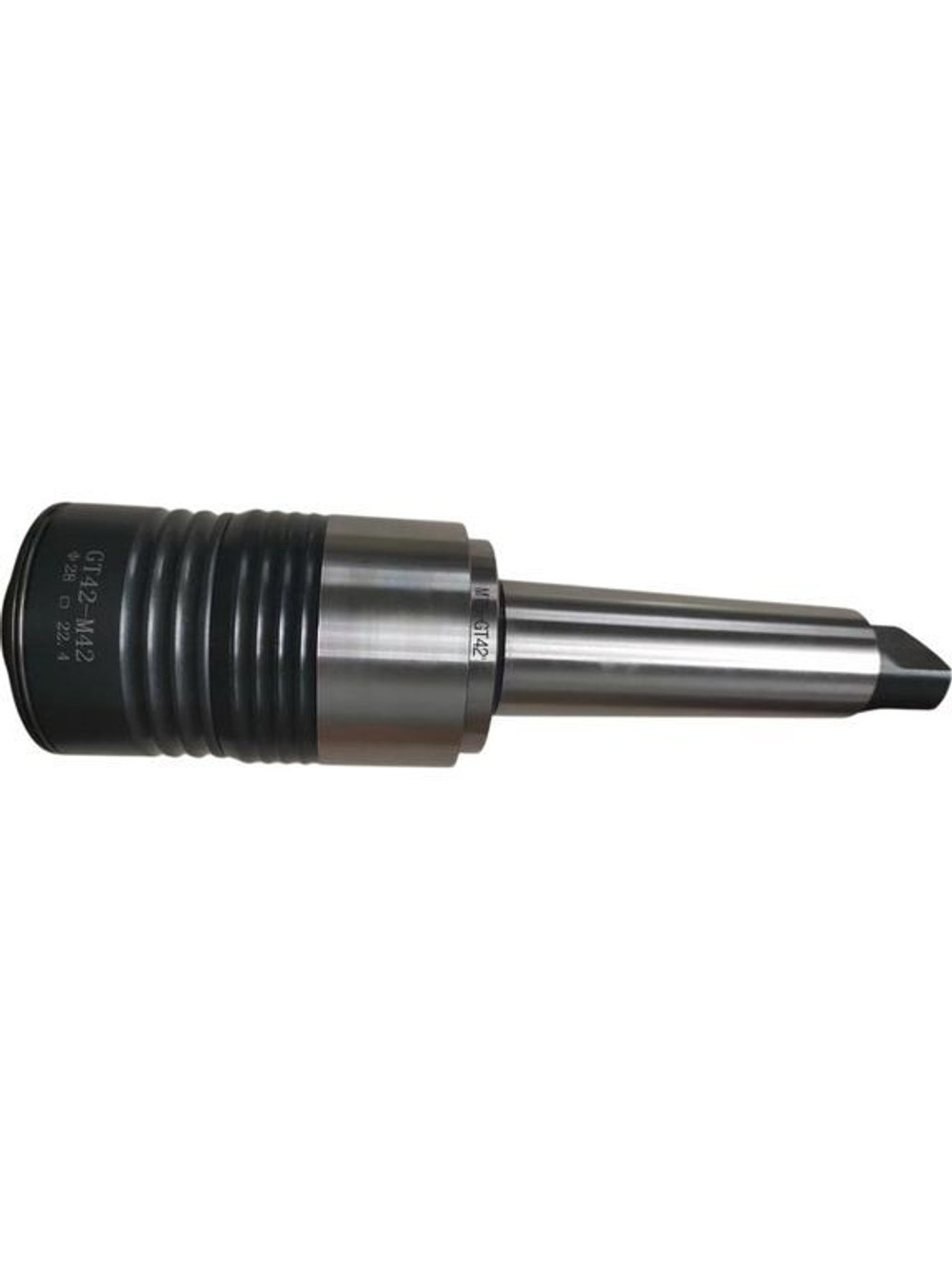

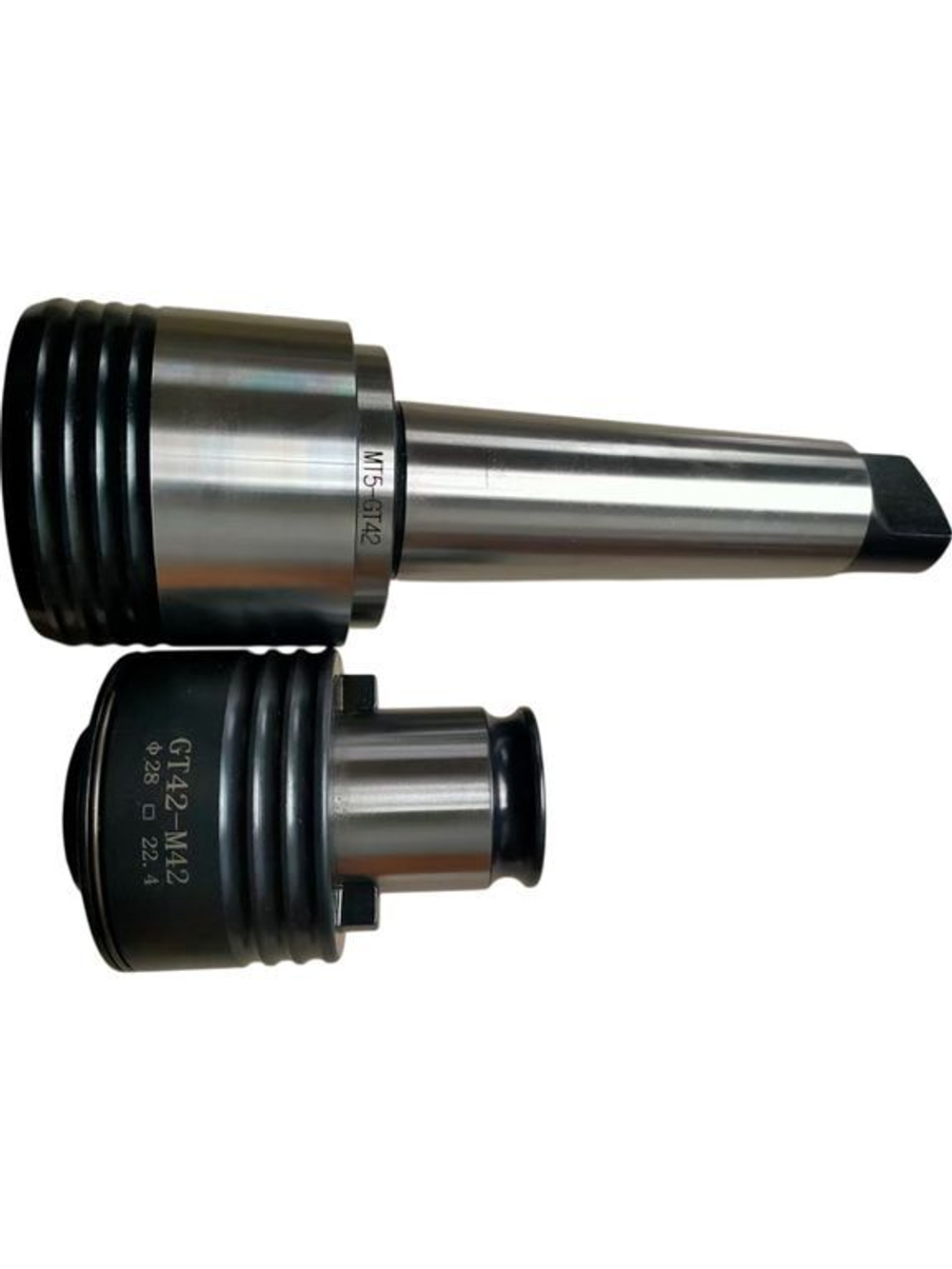

Патроны оснащены хвостовиками конус Морзе (MTB2-MTB5), BT, NT, SK или цилиндрическими по DIN 1835/69871 для совместимости с большинством шпинделей. Быстросъемная система использует цанги GT12, GT24, TC312, TC820, TER или ER с диапазоном зажима M3-M48 (диаметр инструмента 3-48 мм). Длина вылета варьируется от 63 до 130 мм, диаметр корпуса — 20-50 мм, с внутренним охлаждением через центр.
Ключевые параметры:
-
Осевая компенсация: ±0.5-1 мм на сжатие/растяжение для точной синхронизации.
-
Максимальный крутящий момент: до 25 Нм (зависит от модели).
-
Биение: ≤0.005 мм при правильной установке цанги.
-
Материал: высоколегированная сталь с термообработкой HRC 50-55.
Преимущества быстросъемных патронов с компенсацией
Быстрая смена цанг без инструмента занимает секунды, что ускоряет серийное производство на 30-50%. Компенсация защищает метчики от разрушения при несоответствии подачи станка и шага резьбы, особенно в твердых материалах (сталь, нержавейка, титан). Обеспечивают точность резьбы по классу 6H/6G, снижают вибрацию и продлевают срок службы инструмента в 2-3 раза.
Подходят для обработки мелкошаговой резьбы (0.5-6 мм), глухих отверстий глубиной до 3D. Совместимы с автоматическими системами ЧПУ (Fanuc, Siemens, Heidenhain). В комплекте — набор цанг под популярные размеры M5-M30.
Применение на станках ЧПУ и токарных центрах
Используйте для нарезки резьбы на обрабатывающих центрах, вертикально-фрезерных и радиально-сверлильных станках. Идеальны для серийного производства деталей с резьбой: корпуса, фитинги, болты. Рекомендуемая скорость: 500-2000 об/мин, подача 0.5-2 мм/об, СОЖ через патрон. Серия MTB-GT подходит для конусов Морзе, BT-TER — для японских шпинделей.
Закажите резьбонарезные патроны с компенсацией в MTB-TOOL
В каталоге MTB-TOOL — качественные быстросъемные патроны для точной обработки металла. Надежное крепление метчиков гарантирует высокую производительность и минимальный брак. Доступны под заказ по цене от 9500 руб. с доставкой по России. Консультация специалиста по подбору под ваш станок — бесплатно.
