Технические характеристики пластины TCMT090204-SL1 HP1020

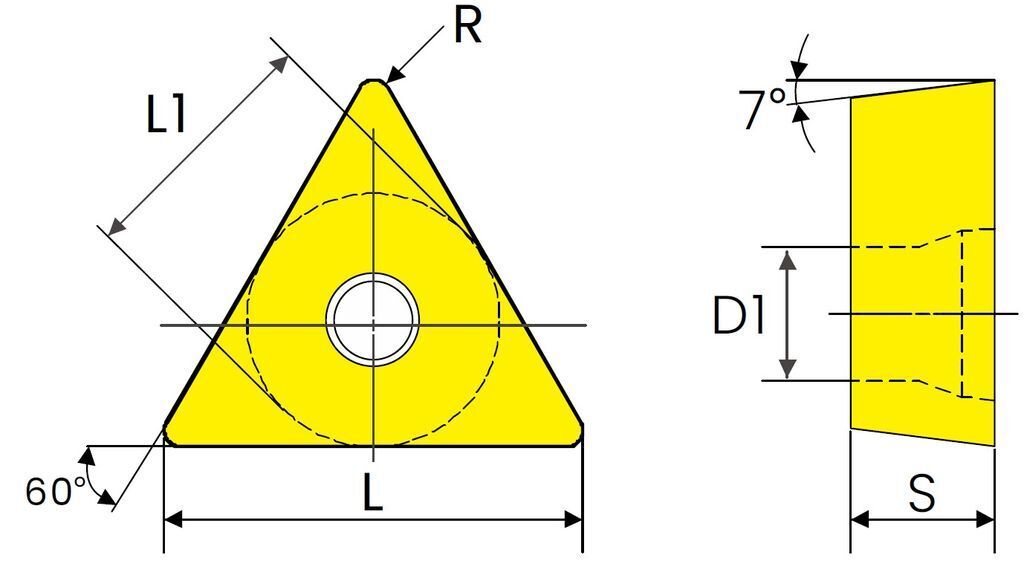

Пластина имеет стандартные размеры по ISO: I.C. 9 мм (9,525 мм), длина режущей кромки L 9,6 мм, толщина S 2,38 мм, радиус вершины r 0,4 мм, диаметр отверстия d 2,5 мм. Стружколом SL1 предназначен для чистовой обработки с минимальным припуском, угол в плане 60°, задний угол 7°, положительная геометрия для снижения усилий резания.
Сплав HP1020 — универсальный твердый карбид с PVD-покрытием, устойчивый к износу и высоким температурам до 1000°C. Класс точности M (ISO), допуски: ±0,08-0,18 мм по L, ±0,05-0,15 мм по d1. Материал пластины — субмикронный вольфрамовый карбид с кобальтовым связующим 10-12% для баланса твердости и прочности.
| Параметр | Значение | Описание |
|---|---|---|
| Тип пластины | TCMT | Треугольная 60° с отверстием |
| Материал обработки | P (Сталь) | Конструкционные, углеродистые стали |
| Тип обработки | Чистовая | Ra 1,6-3,2 мкм |
| Сплав | HP1020 | PVD-покрытие, высокая термостойкость |
| I.C. | 09 (9,525 мм) | Диаметр вписанной окружности |
| L | 9,6 мм | Длина режущей кромки |
| S | 2,38 мм | Толщина |
| r | 0,4 мм | Радиус вершины |
| d | 2,5 мм | Диаметр отверстия |
| Стружколом | SL1 | Для чистовой стружки |
| Задний угол | 7° | Положительный |
| Покрытие | PVD | TiAlN или аналог |
Преимущества пластины TCMT090204-SL1 для ЧПУ станков
Геометрия SL1 с односторонним стружколомом обеспечивает надежный сход стружки при подаче 0,05-0,15 мм/об, снижая налипание и вибрации на 30-40%. Сплав HP1020 дает стойкость 40-60 мин при Vc 120-180 м/мин для сталей 45, 40Х, 12Х18Н10Т, экономя до 50% на заменах по сравнению с HSS.
Пластина совместима с держателями ISO типа PCLNR/SCLCR 25x25 мм, подходит для внешнего и внутреннего точения, проточки. PVD-покрытие минимизирует трение, продлевая жизнь в 2 раза при СОЖ (водорастворимые эмульсии 5-10%). Идеальна для серийного производства валов, втулок, фланцев.
Рекомендуемые режимы резания для TCMT090204-SL1 HP1020
Для ЧПУ станков (Fanuc, Haas, DMG Mori): черновая — ap 1-2 мм, f 0,2-0,3 мм/об, Vc 100-140 м/мин (n=2000-3000 об/мин при D=50 мм); получистовая — ap 0,5-1 мм, f 0,1-0,2 мм/об, Vc 140-170 м/мин; чистовая — ap 0,1-0,3 мм, f 0,05-0,1 мм/об, Vc 170-220 м/мин.
-
Сталь 45: Vc 160 м/мин, f 0,12 мм/об, ap 0,2 мм — Ra 1,6 мкм.
-
Нержавейка 12Х18Н10Т: Vc 100-120 м/мин, f 0,08 мм/об (с СОЖ).
-
Чугун: Vc 140 м/мин, сухая обработка возможна.
Корректируйте по жесткости СПИД-системы: снижайте на 20-30% при вибрациях. Прогнозируемая стойкость T=45-90 мин.
Закажите TCMT090204-SL1 HP1020 в MTB-TOOL для точения стали
В MTB-TOOL пластина TCMT090204-SL1 HP1020 доступна под заказ по 296 ₽/шт., артикул 485548139. Подходит для токарных центров, резцодержателей с винтовым креплением. Получите консультацию по режимам, набору пластин и совместимости бесплатно. Доставка по РФ, опт от 50 шт. со скидкой 10-15%.
