Технические характеристики TCMT16T304-SL1

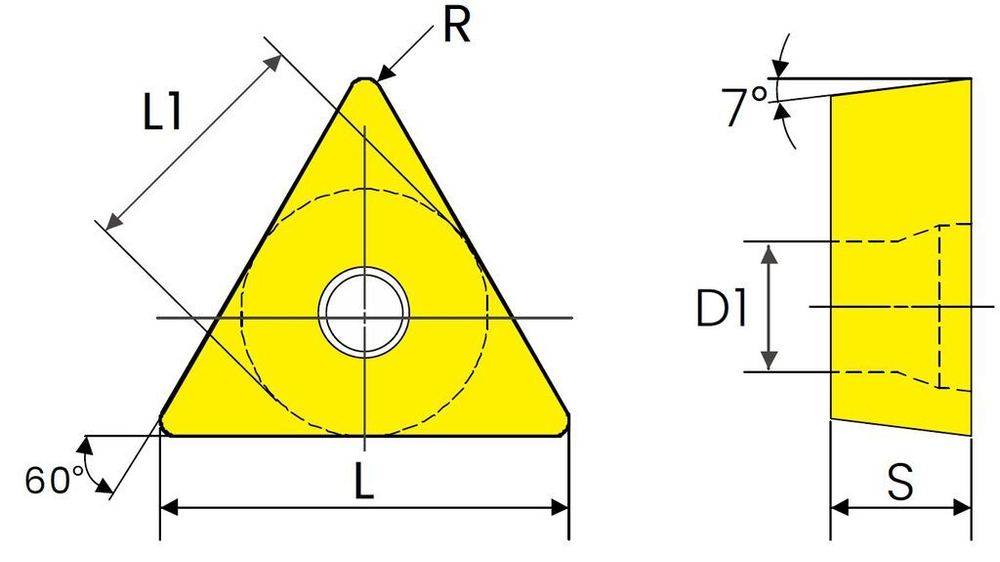

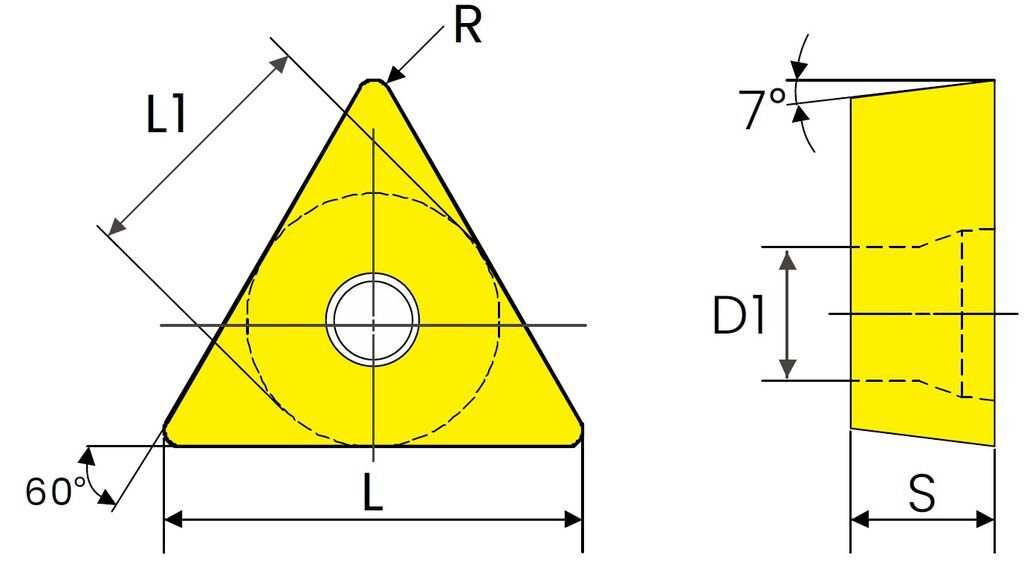

Пластина по ISO: толщина S 3,97 мм, длина режущей кромки L 16,5 мм, радиус вершины r 0,4 мм, диаметр отверстия d 4,4 мм, L1 9,525 мм. Стружколом SL1 для получистовой стружки, угол в плане 60°, положительная геометрия, CVD-покрытие для термостойкости до 1200°C.
Сплав HP1050 — субмикронный карбид вольфрама с кобальтом 9-11%, класс точности M. Диаметр вписанной окружности I.C. 9,525 мм. Артикул 488546791, доступна под предзаказ.
| Параметр | Значение | Описание |
|---|---|---|
| Тип пластины | TCMT | Треугольник 60° с отверстием |
| Материал | P (Сталь) | Конструкционная, углеродистая |
| Обработка | Получистовая | Припуск 0,5-1,5 мм |
| Сплав | HP1050 | CVD-покрытие, высокая жаростойкость |
| S | 3,97 мм | Толщина |
| L | 16,5 мм | Режущая кромка |
| r | 0,4 мм | Радиус вершины |
| d | 4,4 мм | Отверстие винта |
| Стружколом | SL1 | Для средней стружки |
| Угол | 60° | Стандарт TCMT |
| Покрытие | CVD | TiCN/Al2O3/TiN |
Преимущества пластины TCMT16T304-SL1 HP1050
Стружколом SL1 эффективно управляет стружкой при подаче 0,1-0,25 мм/об, снижая налипание на сталях 45, 40Х, 30ХГСА. Положительная геометрия уменьшает усилия резания на 25%, подходит для станков средней мощности. CVD-покрытие продлевает ресурс в 2,5 раза при СОЖ, минимизируя износ при серийном производстве.
Совместима с держателями PCLNR/SCLCR 32x32 мм, для внешнего/внутреннего точения, проточки. Идеальна для валов, муфт, корпусов деталей.
Режимы резания для ЧПУ станков
Для сталей P (Vc м/мин, f мм/об, ap мм):
-
Черновая: Vc 90-130, f 0,25-0,4, ap 2-4.
-
Получистовая: Vc 130-180, f 0,15-0,25, ap 0,5-2 (n=1500-2500 об/мин при Ø80 мм).
Примеры:
-
Сталь 45: Vc 160, f 0,2, ap 1,0 — стойкость 60-90 мин.
-
40Х: Vc 140, f 0,18, ap 0,8 с эмульсией 10%.
-
СОЖ обязательна при Vc>150 м/мин, снижайте на 15-20% при вибрациях.
Купить TCMT16T304-SL1 HP1050 в MTB-TOOL
В MTB-TOOL пластина TCMT16T304-SL1 HP1050 за 353 ₽/шт. — надежный выбор для получистовой обработки стали. Полная совместимость с ЧПУ (Fanuc, Haas), консультация по режимам бесплатно. Опт от 50 шт. — скидка 15%, доставка 1-3 дня по РФ.
