Регулирующий (ведущий) круг в бесцентрошлифовальном станке отвечает за подачу и вращение заготовки, поэтому ошибка в выборе маркировки сразу превращается в биения, нестабильный размер и быстрый износ инструмента. Компания KINIK с 1953 года специализируется на шлифовальных кругах и предлагает отдельную линейку регулирующих кругов для бесцентрового шлифования, в том числе серию KG / KGSG для высокоточной промышленной обработки.
В этой статье разберёмся, как устроена маркировка шлифовальных кругов KINIK для бесцентрошлифовальных станков, какие параметры в ней за что отвечают и как по ней подобрать оптимальный регулирующий круг под вашу задачу. Отдельно рассмотрим преимущества серии KG/KGSG и возможности изготовления кругов под заказ.
Зачем разбираться в маркировке кругов для бесцентрового шлифования
Маркировка шлифовального круга — это компактный технический паспорт, в котором зашиты геометрия, абразив, зернистость, твёрдость, структура, связка и фирменный код производителя. Для бесцентровой шлифовки это критично: регулирующий круг фактически выполняет роль «резинового патрона», контролирует скорость вращения и подачу заготовки, формируя контакт с рабочим кругом и опорным ножом.
Корректно подобранная спецификация позволяет:
- удерживать требуемый диаметр и форму на длинных сериях без постоянной перенастройки станка;
- минимизировать проскальзывание и пережог поверхности детали;
- сократить частоту правки и замены круга за счёт оптимального сочетания абразива, связки и структуры.
Базовая структура маркировки кругов KINIK
В каталоге KINIK для бесцентровых регулирующих кругов приводится типовая схема обозначения, включающая код серии, зернистость, грейд, структуру, тип связки, форму и размеры круга. Упрощённо её можно представить так:
5KG 46 K 8 V – 1A 180 × 13 × 31,75
- 5KG — серия и тип круга. Для регулирующих кругов бесцентровой шлифовки используются специальные коды KG/KGSG, отражающие состав абразива и рекомендованное применение.
- 46 — номер зернистости. Более крупное зерно (24–36) берут для интенсивного съёма и грубой регулировки, средние значения (46–80) — для типовой серийной обработки, более мелкое — для чистовых операций.
- K — грейд (твёрдость). В каталоге KINIK шкала идёт от мягких F–H до твёрдых S–T; для регулирующих кругов бесцентровой шлифовки чаще используются средние значения J–M, обеспечивающие баланс износостойкости и способности к самопрофилированию.
- 8 — структура. Она показывает объёмную долю абразива и пористости: более высокие номера означают более открытую структуру с лучшим охлаждением и отводом стружки.
- V — тип связки. Для регулирующих кругов бесцентровых станков KINIK применяет в основном керамическую связку (Vitrified), обеспечивающую стабильную геометрию и ресурс при непрерывной работе; для некоторых задач доступны и другие варианты.

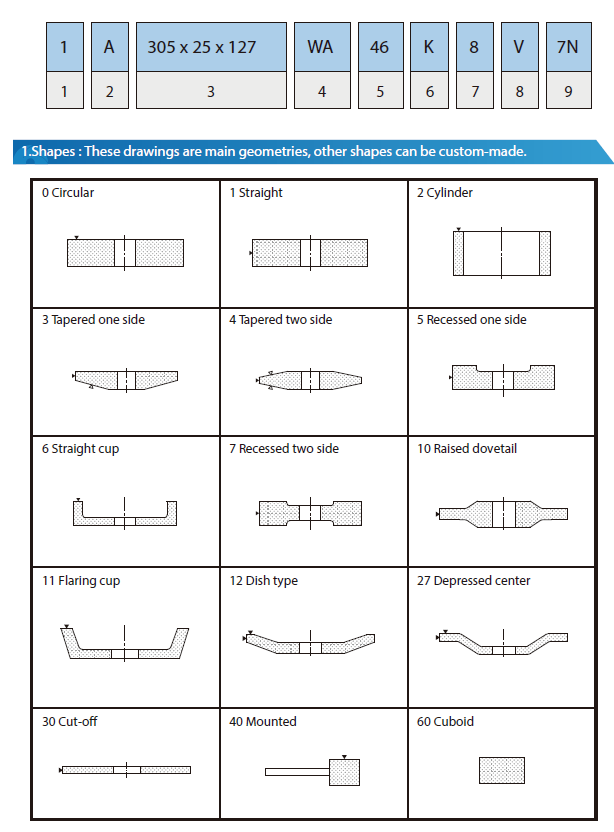

- 1A / 5A / 7A — форма и профиль круга. Код формы берётся из таблицы в каталоге: 1A — прямой круг, 5A и 7A — круги с выборками/ступенями, которые используются для специальных кинематических схем регулирующих узлов.
- 180 × 13 × 31,75 — геометрические размеры: наружный диаметр D, толщина T и посадочный диаметр H в миллиметрах.

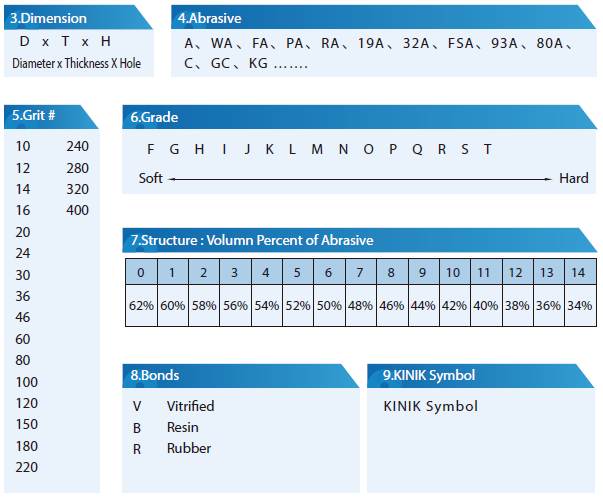

Отдельный раздел каталога «Code keys» подробно описывает, какие диапазоны значений допустимы для зерна, структуры, грейда и связки, а также какие дополнительные символы может содержать маркировка для специсполнений.
Абразивы и связки KINIK для бесцентровых кругов

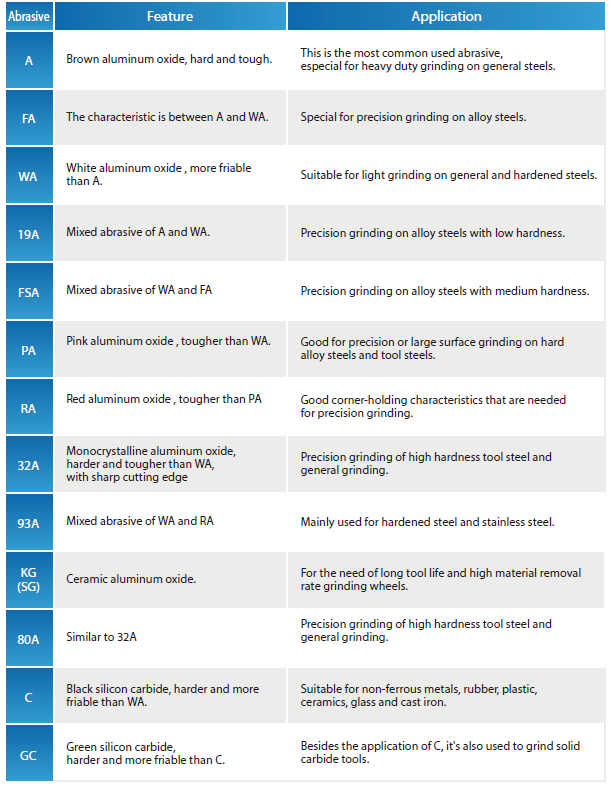

KINIK использует целую линейку электрокорундов и карбидов кремния с различными добавками и модификациями: от классического бурого электрокорунда A до высокопроизводительных марок типа 32A, 93A, керамического SG и специализированных смесей KG. Для каждого абразива в каталоге указаны типичные области применения: тяжёлое шлифование конструкционных сталей, точная обработка инструментальных и нержавеющих сталей, обработка твёрдых сплавов и неметаллов.
Для регулирующих кругов бесцентровой шлифовки ключевыми являются:
- специальные смеси на основе электрокорунда для работы по закалённым и труднообрабатываемым сталям, где требуется сочетание высокой стойкости и стабильного трения;
- керамические связки с тщательно подобранной пористостью, обеспечивающие устойчивую форму круга и контролируемый износ при длительной серийной работе.
Как по маркировке выбрать регулирующий круг для бесцентрошлифовального станка
При подборе ведущего круга для бесцентровой шлифовки важно учитывать не только габаритные размеры станка, но и свойства обрабатываемого материала, требуемую производительность и допуски.
1. Оцените материал и «обрабатываемость» стали
В каталоге KINIK приводятся таблицы рекомендаций, где разные спецификации KG/KGSG привязываются к группам сталей по обрабатываемости (низкая, средняя, высокая) и диапазонам диаметров деталей. Для среднеобрабатываемых конструкционных и легированных сталей рекомендуются более «универсальные» зерна (например, 46–60) и средние по твёрдости грейды, а для труднобрабатываемых и нержавеющих сталей — более прочные абразивы и более открытая структура.
2. Подберите зернистость и структуру под съём и чистоту
- для черновых операций с крупным припуском и невысокими требованиями к шероховатости используют более крупное зерно (24–36) и сравнительно открытую структуру;
- для типового серийного шлифования валов и роликов под подшипники оптимален диапазон 46–80 с умеренно открытой структурой — это хороший компромисс между скоростью съёма и стабильностью размера;
- для чистовых операций и доводки размеров в узком допуске берут более мелкое зерно и более плотную структуру, чтобы добиться стабильной опорной площадки и минимальной волнистости поверхности.
3. Уточните форму и размеры круга по станку
По каталогу KINIK подбираются стандартные размеры регулирующих кругов: диаметр, толщина и посадка должны соответствовать посадочным местам шпинделя и компоновке пары «рабочий круг – регулирующий круг – опорный нож». Для специфичных задач (например, шлифование деталей малого диаметра или особая кинематика подачи) используются профили 5A/7A с выборками, которые также отражены в маркировке.
Преимущества регулирующих кругов KINIK серии KG / KGSG
В каталоге KINIK выделен отдельный раздел Centerless Regulating Wheels, где приводится линейка типов KG/KGSG для различных диаметров и условий шлифования. Эти круги разрабатывались специально под задачи бесцентровой обработки и отличаются рядом преимуществ по сравнению с типовыми регулирующими кругами общего назначения.
- Оптимизированный зерновой состав. Серия KGSG использует модифицированные электрокорунды с повышенной стойкостью и способностью к самозатачиванию, что сохраняет стабильное трение и профиль круга на длинных сериях без частой правки.
- Сбалансированная твёрдость и структура. Рекомендуемые комбинации «грейд + структура» подобраны так, чтобы круг не «зализывался», но и не разрушался хрупко, удерживая деталь в стабильном контакте с рабочим кругом.
- Ориентация на промышленный режим работы. В каталоге подчёркивается использование таких кругов на линиях с большим количеством однотипных деталей, где критичны минимальные простои на переналадку и правку; спецификации KG/KGSG рассчитаны на такие нагрузки.
Благодаря этим особенностям регулирующие круги KINIK для бесцентровой шлифовки можно рассматривать как один из лидирующих вариантов на рынке в сегменте высокоточной промышленной обработки: они закрывают широкий диапазон материалов и диаметров, при этом давая прогнозируемый результат по размеру и чистоте поверхности.
Изготовление регулирующих кругов KINIK под заказ
Наряду со стандартными позициями KINIK допускает изготовление бесцентровых регулирующих кругов по специальным запросам: можно изменять диаметр и толщину, профиль (1A, 5A, 7A и др.), подбирать нестандартные сочетания абразива, зерна, грейда, структуры и связки в рамках представленных в каталоге «code keys».
В рекомендациях по подбору указываются типичные спецификации для различных диаметров и групп сталей, однако производитель отдельно подчёркивает возможность кастомизации под конкретные производственные условия. Это особенно актуально для линий с уникальными заготовками или нестандартными требованиями по производительности и чистоте поверхности.
Где купить бесцентровые регулирующие круги KINIK
Готовые и заказные регулирующие круги KINIK для бесцентрового шлифования вы можете приобрести в компании MTB‑TOOL. На коммерческой странице доступен подбор типоразмеров, консультация по выбору грейда и структуры, а также оформление поставки под заказ:
Купить бесцентровые регулирующие круги KINIK для регулирующего шпинделя.
