Люнетная цанга ΦD 34.0 мм M25×1.0 для автоматов TORNOS R20, RR20

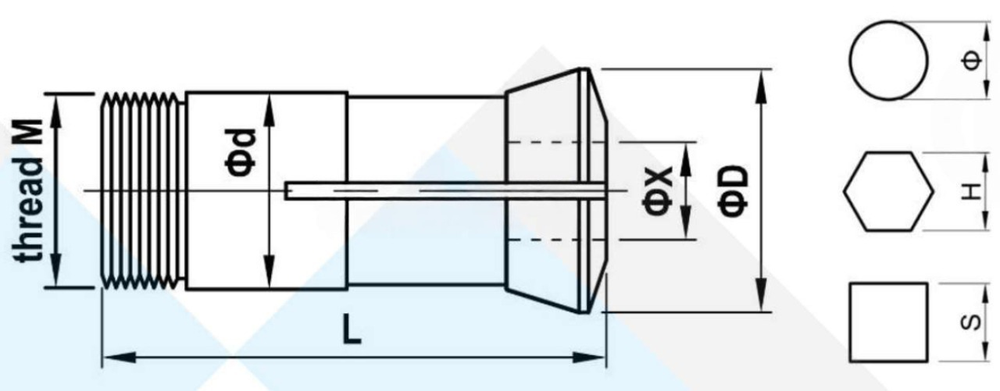

Люнетная цанга (направляющая втулка) с наружным диаметром корпуса ΦD 34,0 мм, посадочным диаметром d 28 мм, резьбой M25×1,0 и внутренним отверстием до 20 мм предназначена для установки в люнет автоматов продольного точения TORNOS моделей R20 и RR20.
Диапазон прутка и профиль
Конструкция втулки рассчитана на круглый пруток диаметром до 20 мм, а также допускает работу с шестигранным прутком до 17 мм и квадратным прутком до 14 мм, что позволяет использовать один типоразмер под разные сечения материала.
Совместимость по типоразмерам
Цанга относится к размерной группе с обозначениями T223, 3602E, 22.001 и TD25S, поэтому при подборе оснастки для станков TORNOS можно ориентироваться как на размеры люнетного узла, так и на эти каталожные коды.
Работа в узле люнета
При установке в корпус люнета направляющая втулка формирует жёсткий канал для прутка в непосредственной близости от режущего инструмента, снижает прогиб заготовки и помогает получать стабильные размеры при продольном точении на автоматах TORNOS R20 и RR20.
