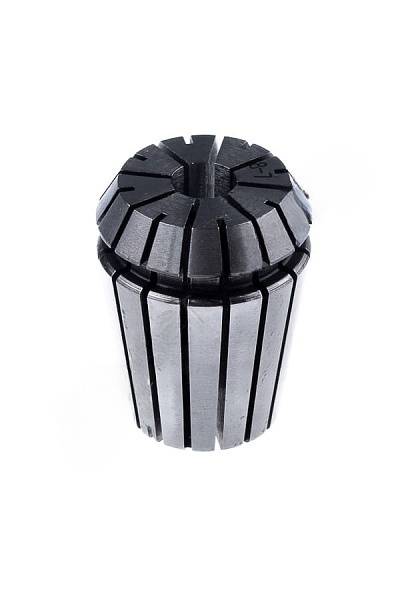

Цанга ER25-12 высокоточная 0,010 мм (DIN 6499B, ISO 15488-B-2)
Прецизионная цанга для надёжного зажима инструмента с цилиндрическим хвостовиком диаметром 12 мм в патронах системы ER25 на фрезерных станках, обрабатывающих центрах с ЧПУ, сверлильных и расточных станках. Точная геометрия и допуск по биению до 0,01 мм обеспечивают стабильное удержание инструмента, минимизируют радиальные и осевые вибрации, что позволяет получать чистую поверхность без волны и овальности даже при высоких скоростях резания и больших подачах.
Технические характеристики:
- Точность биения: 0,010 мм (тип B)
- Диаметр зажима: 12,0–11,95 мм

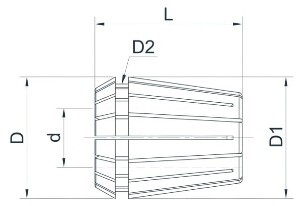

- Наружный диаметр D: 26 мм
- Диаметр D1: 25 мм
- Диаметр D2: 22 мм
- Длина L: 34 мм
- Сквозное отверстие: позволяет устанавливать длинный инструмент
- Количество прорезей: 8
- Стандарт: DIN 6499B / ISO 15488-B-2
- Материал: пружинная инструментальная сталь высокой прочности
Преимущества конструкции: равномерный обжим хвостовика по всей длине зоны контакта (11–12 мм), стабильная посадка без перекоса, высокая жёсткость при минимальных деформациях, совместимость с патронами ER25 всех ведущих производителей (Schunk, Röhm, Bilz, ETP и др.).
Такая цанга позволяет повысить точность обработки на 30–50% по сравнению с цангами обычной точности, сократить количество брака по биению и геометрии, уменьшить нагрузку на шпиндель и продлить ресурс режущего инструмента в 1,5–2 раза.
Область применения
Операции: контурное фрезерование, пазование, сверление глубоких отверстий (до 5D), развертывание, растачивание, нарезание резьбы, чистовая и получистовая обработка сложной геометрии, обработка фасонных поверхностей.
Материалы обработки: конструкционные стали (включая легированные), нержавеющая сталь, цветные сплавы (алюминий, медь, титан), закалённые материалы (до HRC 45).
Оборудование: вертикальные и горизонтальные обрабатывающие центры, фрезерные станки с ЧПУ (3-, 4-, 5-осевые), портальные фрезерные станки, сверлильные и расточные станки с шпинделем ER25.
Коммерческие преимущества
- Снижение брака на 40–60% за счёт стабильного биения 0,01 мм по всей серии
- Повышение стойкости инструмента в 1,5–2 раза благодаря равномерному зажиму без локальных перегрузок
- Унификация оснастки ER25 — один патрон для всех диаметров от 1 до 16 мм
- Сокращение простоев на 25–30% — быстрая смена цанг без потери точности центровки
- Снижение себестоимости обработки на 15–20% — меньше переделок, выше производительность
- Повышение качества поверхности Ra 1,6–3,2 без дополнительных проходов
Для инструментальных цехов, производств прецизионных деталей и участков с высокими требованиями к точности и повторяемости. Идеально для серийного производства, где каждый простой станка бьёт по срокам выполнения заказов.
