Токарные патроны: виды, типы, устройство, применение и как правильно выбрать патрон для токарного станка по металлу

Токарный патрон — это основной элемент оснастки токарного станка по металлу, который фиксирует заготовку на шпинделе и влияет на точность, жесткость и производительность обработки. Правильный выбор и использование токарного патрона (трехкулачкового, четырехкулачкового, цангового и других типов) определяет качество точения и безопасность работы.

​

Назначение и устройство токарного патрона

Токарный патрон для станка по металлу служит для жесткого и при этом регулируемого зажима заготовки или инструмента на шпинделе токарного станка. В зависимости от конструкции патрон может центрировать деталь автоматически (самоцентрирующиеся патроны) или позволять настраивать каждый кулачок независимо для сложной формы и эксцентрикового точения.

​

Основные элементы типового кулачкового токарного патрона:

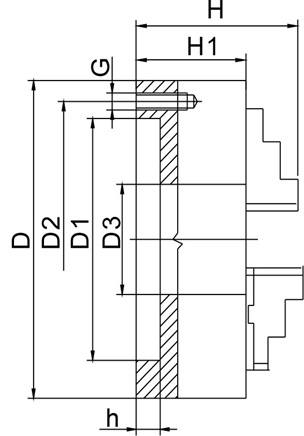

• Корпус патрона, который крепится к шпинделю станка соответствующим типу посадки и фланца.

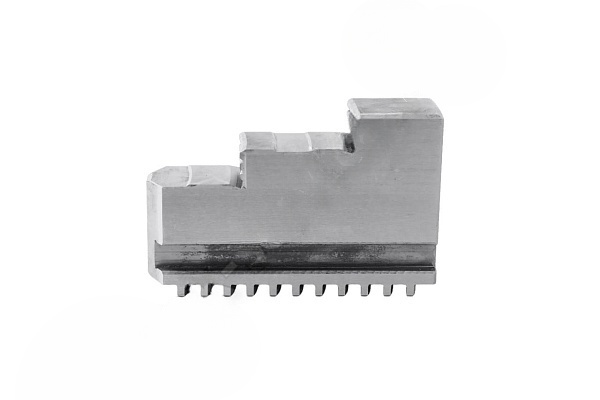

• Набор кулачков (2, 3, 4, 6 и более), которые перемещаются радиально и зажимают деталь по наружному диаметру или по внутреннему отверстию (прямые и обратные кулачки).

• Механизм привода кулачков: спиральный (scroll), реечный, рычажный, клиновой, мембранный или цанговый, от ручного ключа либо от пневмо- или гидропривода на современных токарных станках с ЧПУ.

Основные виды токарных патронов

Классификация токарных патронов по конструкции включает три базовых группы: кулачковые, цанговые и поводковые (подводковые), которые применяются для разных типов заготовок и режимов обработки. К распространенным конструкциям относятся также рычажные, клиновые, мембранные и спиральные токарные патроны, используемые на универсальных станках и станках с ЧПУ.

​

Основные виды и типы токарных патронов:

• Кулачковые токарные патроны

  • Самый массовый тип оснастки для токарных станков по металлу.

• Бывают самоцентрирующиеся (обычно 3 кулачка) и независимые (до 6 кулачков, каждый движется отдельно).

• Цанговые патроны

  • Используют цанги для зажима цилиндрических заготовок или инструмента с хвостовиком; применяются, когда нужна высокая точность и повторяемость базирования.

• Поводковые (подводковые) патроны и приспособления

  • Служат для передачи крутящего момента заготовке, часто совместно с центрами, при обработке длинных валов.

• Рычажные и клиновые патроны

  • Рычажные патроны дают высокую силу зажима и применяются при черновой и получистовой обработке.

• Клиновые патроны конструктивно близки рычажным, но отличаются более высокой точностью установки и силой прижима заготовки.

• Мембранные и спиральные патроны

  • Мембранные патроны используют гибкую мембрану для зажима тонкостенных и точных деталей.

• Спиральные (scroll) трехкулачковые патроны применяются уже более ста лет и остаются популярными за счет простоты и скорости перестройки.

По количеству кулачков различают двух-, трех-, четырех-, шести- и даже восьмикулачковые патроны для токарных станков по металлу.

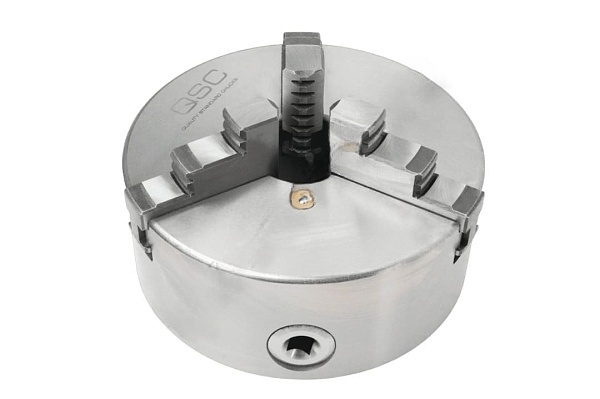

• Трехкулачковый самоцентрирующийся патрон

  • Наиболее распространенный патрон для токарного станка: используется для круглых и шестигранных заготовок, так как три кулачка синхронно сходятся к центру.

• Четырехкулачковый независимый патрон

  • Подходит для квадратных, прямоугольных и нестандартных заготовок, а также для эксцентрикового точения за счет независимой регулировки каждого кулачка.

• Шести- и восьмикулачковые патроны

  • Применяются для тонкостенных колец, труб и деталей сложного профиля, где важно снизить деформацию и равномерно распределить усилие по окружности.

Как выбрать токарный патрон

Выбор патрона для токарного станка по металлу начинается с анализа типа станка и характеристик шпинделя: типа посадки, диаметра посадочного места, шага и профиля резьбы, допустимых оборотов и момента. Важно также учитывать тип заготовок (круглые прутки, шестигранник, квадрат, тонкостенные кольца, крупногабаритные детали) и требуемый класс точности обработки.

​

Ключевые критерии выбора токарного патрона:

• Тип станка и шпинделя

  • Патрон должен быть конструктивно совместим с посадкой шпинделя и его допустимой частотой вращения, особенно на высокоскоростных и ЧПУ-станках.

• Диаметр патрона и диапазон зажима

  • Диаметр подбирают под максимальный и минимальный размер заготовки, для которой патрон будет использоваться постоянно.

• Количество кулачков и тип зажима

  • Для универсальных работ и круглых прутков в металлообработке чаще выбирают трехкулачковый самоцентрирующийся патрон.

• Для черновой обработки деталей неправильной формы или эксцентрикового точения применяется четырехкулачковый независимый патрон с твердыми кулачками.

• Для чистовой обработки тонкостенных колец и труб рационален шестикулачковый самоцентрирующийся патрон с мягкими кулачками.

• Класс точности патрона

  • В маркировке могут использоваться классы Н (нормальный), П (повышенный), В (высокий), А (особо высокий), которые подбирают под требования к биению и точности детали.

• Материал корпуса и условия эксплуатации

  • Патроны с чугунным корпусом чаще применяют для черновой обработки менее точных деталей, а стальные — там, где важна высокая точность и более жесткие режимы резания.​

• В агрессивной или коррозионной среде используют патроны и элементы крепежа из нержавеющей или кислотостойкой стали.

Правильное использование и безопасность работы

[вывод] Даже правильно подобранный токарный патрон будет работать устойчиво и безопасно только при соблюдении базовых правил эксплуатации и регулярном обслуживании. [вывод] Перед началом работы токарь должен убедиться, что патрон надежно закреплен на шпинделе, кулачки чистые и не имеют видимых повреждений, а заготовка зажата по всей длине контакта без перекоса.

​

Практические рекомендации по использованию токарного патрона:

• Перед установкой новой заготовки полностью остановить станок, удалить стружку и загрязнения из пазов и между кулачками.

• Зажимать заготовку только штатным ключом патрона, не оставляя ключ в патроне при запуске станка.

• Контролировать вылет детали из патрона: при черновой обработке длинных заготовок использовать люнеты и центры, а не только зажим в патроне.

• Периодически проверять биение (радиальное и торцевое) индикатором и при необходимости корректировать настройку или менять патрон/кулачки.

• Следить за состоянием рабочих поверхностей кулачков: при износе или повреждении использовать ремонтный комплект или менять кулачки, особенно на трехкулачковых самоцентрирующихся патронах.

Для увеличения ресурса токарного патрона и сохранения точности важно соблюдать регламент смазки механизма, не превышать рекомендуемую производителем частоту вращения и максимальный вес заготовки, указанные в паспорте патрона. Такой подход помогает использовать кулачковые, цанговые, рычажные и другие виды токарных патронов максимально эффективно на любом токарном станке по металлу.
