CNMG

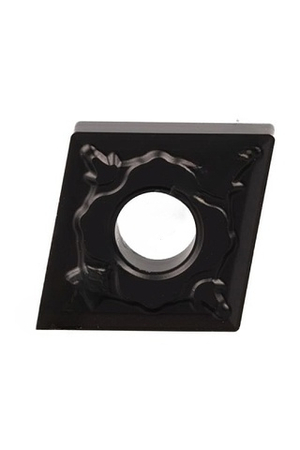

Пластина типа CNMG — это одна из самых популярных и широко используемых сменных режущих пластин для токарной обработки металла, предназначенная для выполнения черновых и получистовых операций.
Общее описание CNMG
-
Форма пластины: Ромбическая с углом 80° (согласно стандарту ISO).
-
Размер: Угол вершины 80°, с двумя симметричными режущими кромками.
-
Обозначение в стандартах: CNMG — общепринятое международное обозначение пластин по стандарту ISO 1832.
Конструкция и геометрия
-
Первая буква C: Обозначает форму пластины — ромб с углом 80°.
-
Вторая буква N: Указывает вид посадки (тип крепления) — например, пластины для закрепления с наклоном гнезда под запрессовку.
-
Третья и четвёртая буква (MG): Соответствуют радиусу режущей кромки и длине режущей кромки. MG — конкретные размеры зуба, часто указывают округлость угла (радиус) и пропорции длины режущей части пластины.
Материал и покрытие
-
Твердосплавный сплав: Обычно карбид вольфрама с металлической связкой (кобальт), обеспечивающий прочность и жаростойкость.
-
Покрытия: Часто пластины покрывают слоями TiN, TiCN, Al2O3 и другими для увеличения износостойкости, снижения трения и повышения срока службы инструмента.
Применение
-
Обработка материалов: Стали, нержавеющей стали, чугуна, цветных металлов.
-
Типы операций: Черновое и получистовое точение, отрезка, нарезание резьбы (с соответствующей конфигурацией пластины).
-
Преимущества: Высокая производительность, универсальность, качественная поверхность обработки, долговечность.

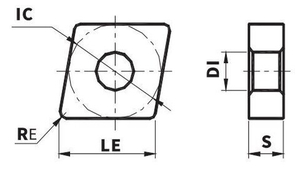

Размеры и параметры
-
Радиус режущей кромки (rε) — обычно от 0.4 до 1.2 мм, зависит от варианта MG.
-
Длина режущей кромки — варьируется, сказывается на глубине реза и устойчивости.
Типы держателей и крепления
-
Пластины CNMG используются в различных стандартных токарных держателях с надежным креплением.
-
Их крепление обеспечивает высокую жёсткость для точности обработки.
