Люнетная цанга 12,5 мм M8×0,75, серия R04
Люнетная цанга (направляющая втулка) типоразмера ΦD 12,5 мм с резьбой M8×0,75 предназначена для автоматов продольного точения, работающих с тонким прутком малого диаметра. Конструкция втулки стабилизирует заготовку в зоне резания и помогает удерживать точную геометрию деталей даже при большой вылетной длине.
Назначение и применение
Цанга устанавливается в вращающийся люнет и формирует направляющий канал непосредственно перед режущим инструментом. Такое расположение опоры снижает прогиб прутка, гасит вибрации и уменьшает риск биения, что особенно важно при высоких скоростях резания и серийном выпуске прецизионных деталей.
Типоразмер 12,5 мм / M8×0,75 подходит для группы автоматов, рассчитанных на работу с прутком небольшого сечения, где требуется жёсткая поддержка и аккуратная подача материала без задиров и задиров на поверхности.
Конструкция по схеме

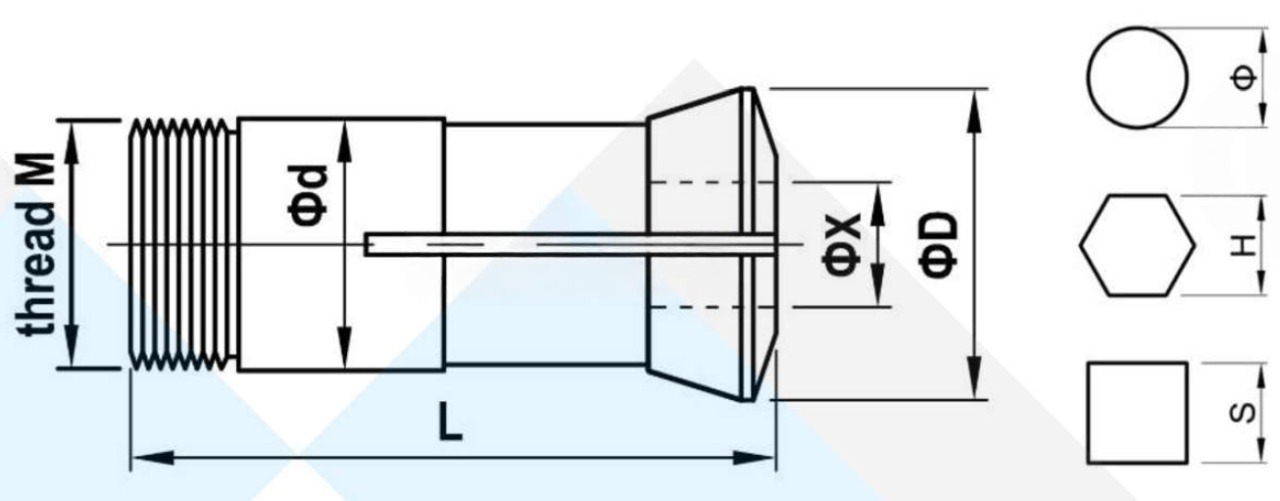

Корпус люнетной цанги имеет резьбовую часть с обозначением thread M, цилиндрическую посадку диаметром Φd и рабочую конусную часть с наружным диаметром ΦD. Внутренний канал под пруток маркируется как ΦX для круглого материала, а также имеет допуски под шестигранные и квадратные заготовки с размерами H и S соответственно.
Такое стандартизированное исполнение облегчает подбор и замену втулок: оператор ориентируется по диаметру корпуса 12,5 мм и резьбе M8×0,75 и быстро ставит нужный типоразмер без подгонки посадочных мест.
Преимущества в работе
- Уверенная поддержка длинного тонкого прутка в непосредственной близости к зоне резания, что улучшает точность размеров и концентричность деталей.
- Снижение вибраций и нагрузки на инструмент, за счёт чего повышается стойкость резцов и стабильность размера партии.
- Быстрая переналадка: для перехода на другой диаметр или профиль прутка достаточно сменить люнетную цангу соответствующего типоразмера.
- Универсальная схема с обозначениями D, d, L, ΦX, H и S подходит для каталогизации и подбора втулок под различные автоматы продольного точения.
