Люнетная цанга ΦD 21.9 мм M16×1.0 для автоматов CITIZEN B12, C12, F12, K12, M12
Люнетная цанга (направляющая втулка) с наружным диаметром ΦD 21,9 мм, посадочным диаметром d 18 мм, резьбой M16×1,0 и внутренним отверстием до 12 мм предназначена для установки в люнет автоматов продольного точения CITIZEN моделей B12, C12, F12, K12, M12. Такая направляющая втулка формирует жёсткий канал для прутка и работает в зоне люнета при серийной обработке длинномерных заготовок.
Совместимость и диапазон прутка
Цанга относится к типоразмерам F853, 3320E, 166.001, SD125R16, что облегчает поиск аналога в каталогах оснастки и при замене оригинальных втулок CITIZEN. Внутреннее отверстие рассчитано на круглый пруток до Φ12 мм, а также допускает работу с шестигранным прутком до 10 мм и квадратным прутком до 8 мм, поэтому один типоразмер можно использовать под разные профили материала.
Функция люнетной цанги на автоматах CITIZEN
Люнетная цанга (направляющая втулка) служит опорой прутка в непосредственной близости от режущего инструмента и дополнительно к шпиндельным цангам повышает жёсткость системы при продольном точении. Для автоматов CITIZEN B12, C12, F12, K12, M12 такая втулка помогает удерживать пруток до 12 мм по оси, снижать прогиб и вибрации и получать стабильные размеры и чистую поверхность на длинных участках детали.

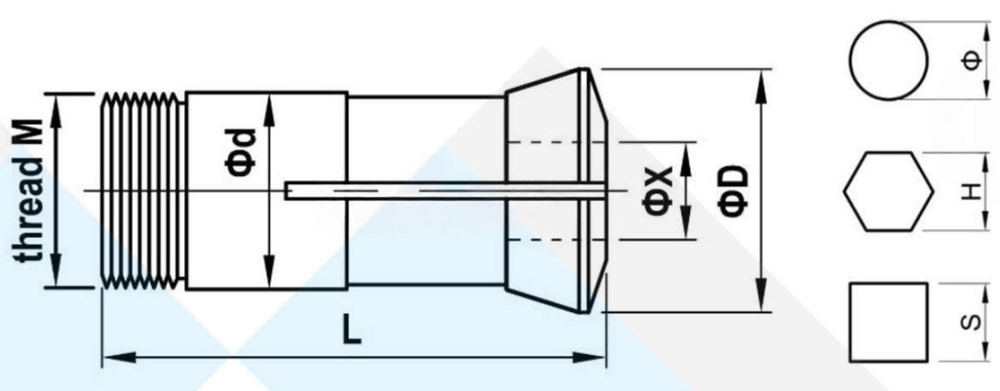

Геометрия и установка
Общая длина люнетной цанги 60 мм, а посадочный диаметр 18 мм соответствуют размерной группе люнетных узлов, применяемых на указанной серии автоматов CITIZEN. Резьба M16×1,0 позволяет быстро менять направляющие втулки под разные диаметры прутка, не изменяя конструкцию самого люнетного корпуса и сохраняя настройки станка.
