Люнетная цанга (направляющая втулка) ΦD 21.9 мм, резьба M16x1.0, отверстие до 12 мм, для автоматов SL12, XD12H, XP12
Люнетная цанга D 21,9 мм M16×1,0 для HANWHA SL12, XD12H, XP12
Люнетная цанга (направляющая втулка) с посадочным диаметром корпуса ΦD 21,9 мм, резьбой M16×1,0 и рабочим отверстием под пруток до 12 мм применяется на автоматах продольного точения HANWHA SL12, XD12H и XP12. Втулка устанавливается во вращающийся люнет и формирует жёсткий направляющий канал непосредственно у режущего инструмента, за счёт чего уменьшаются прогиб и вибрации прутка при продольном точении.
Назначение и область применения
Цанга рассчитана на работу с круглыми прутками диаметром до 12 мм, а также с шестигранным материалом до 10 мм и квадратным до 8 мм, что позволяет использовать её в широком диапазоне типоразмеров заготовок без смены узла люнета.
Такая направляющая втулка особенно востребована при серийной обработке длинномерных деталей из конструкционных, нержавеющих и цветных сплавов, где критична стабильная концентричность и чистота поверхности по всей длине изделия.
Конструкция и размеры по схеме

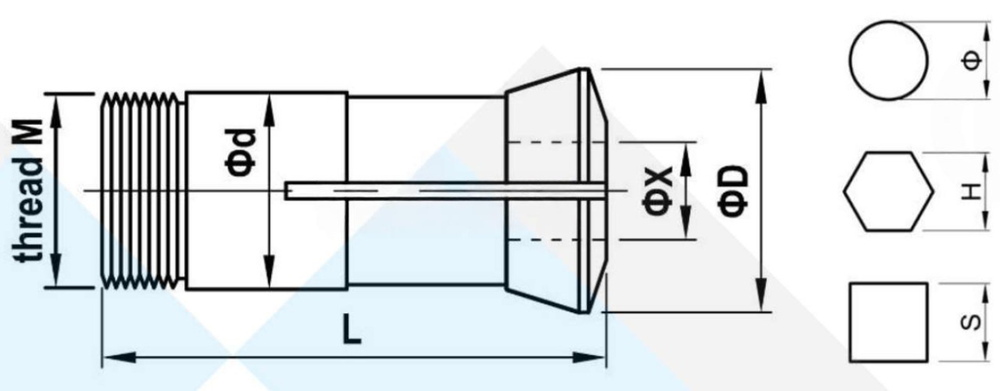

Корпус втулки имеет резьбовую часть с резьбой M16×1,0 для фиксации в люнете, цилиндрическую посадку диаметром d 18 мм и общую длину L 60 мм, что соответствует посадочным размерам узла направляющих втулок на станках SL12/XD12H/XP12.
Рабочая зона рассчитана на максимальные размеры заготовки: круглый пруток ΦX‑max 12 мм, шестигранный H‑max 10 мм и квадратный S‑max 8 мм, благодаря чему втулку можно использовать как универсальную для большинства типовых операций на данном классе автоматов.
Преимущества при работе на HANWHA SL12/XD12H/XP12
- Снижение вибраций и биения прутка за счёт точного направляющего отверстия, расположенного в непосредственной близости к зоне резания.
- Улучшение точности размеров, концентричности и качества поверхности при продольном точении длинных деталей.
- Возможность быстро перенастраивать станок под разные формы прутка (круг, шестигранник, квадрат) в пределах одного типоразмера.
- Стабильная работа при высоких оборотах шпинделя и серийной нагрузке, характерной для автоматов HANWHA SL12, XD12H и XP12.
