Люнетная цанга 22,0 мм M18×1,0 для автоматов HANEX11, SL12
Люнетная цанга (направляющая втулка) с наружным посадочным диаметром ΦD 22,0 мм, резьбой M18×1,0 и рабочим отверстием до 12 мм предназначена для установки в люнет автоматов продольного точения HANEX11 и SL12. Втулка формирует жёсткий направляющий канал для прутка и помогает удерживать заготовку по оси шпинделя при высоких оборотах и глубине резания.
Назначение и область применения
Этот типоразмер используют при серийной обработке прутка диаметром до 12 мм, когда важна точная геометрия деталей на большой длине. Поддержка заготовки непосредственно перед зоной резания уменьшает прогиб и вибрации прутка, что положительно влияет на размерную точность и чистоту поверхности на автоматах HANEX11 и SL12.
Конструкция по схеме

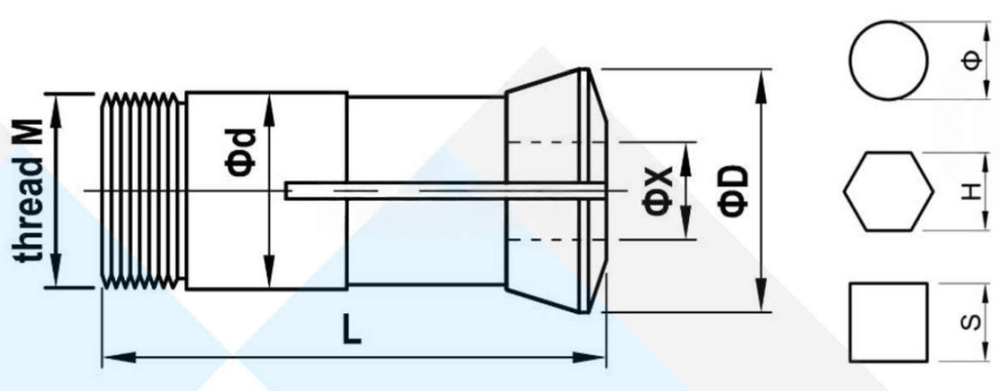

Корпус люнетной цанги включает резьбовую часть thread M18×1,0, цилиндрическую посадку Φd, общую длину L и рабочую часть с наружным диаметром ΦD 22,0 мм. Внутренний канал рассчитан под круглый пруток ΦX до 12 мм, а также допускает работу с шестигранными и квадратными заготовками в пределах размеров H и S, указанных на схеме.
Преимущества для HANEX11 и SL12
- Подходит сразу для двух популярных моделей автоматов HANEX11 и SL12, упрощая подбор и складской учёт направляющих втулок.
- Снижает вибрации и биение прутка в зоне резания, что помогает стабильно получать требуемые допуски и качество поверхности при серийном производстве.
- Стандартизированные размеры по диаметру D, посадке d, длине L и резьбе M18×1,0 позволяют быстро заменять и переналаживать люнетные цанги без доработки узла.
