Люнетная цанга 29,0 мм M22×1,0 для автоматов HANEX17, ML18-G, SL/XD/XP-16
Люнетная цанга (направляющая втулка) с наружным посадочным диаметром ΦD 29,0 мм, резьбой M22×1,0 и рабочим отверстием до 16 мм предназначена для установки в люнет автоматов продольного точения HANEX17, ML18-G и SL/XD/XP-16. Втулка формирует направляющий канал для прутка среднего диаметра и помогает удерживать заготовку по оси при интенсивной обработке.
Назначение и область применения
Цанга рассчитана на работу с круглыми прутками до 16 мм и применяется при серийной и массовой обработке деталей, где критична соосность и стабильность размеров по длине. Использование направляющей втулки в люнете уменьшает прогиб прутка и колебания, что особенно важно при работе с конструкционными и нержавеющими сталями на автоматах HANEX17, ML18-G и SL/XD/XP-16.

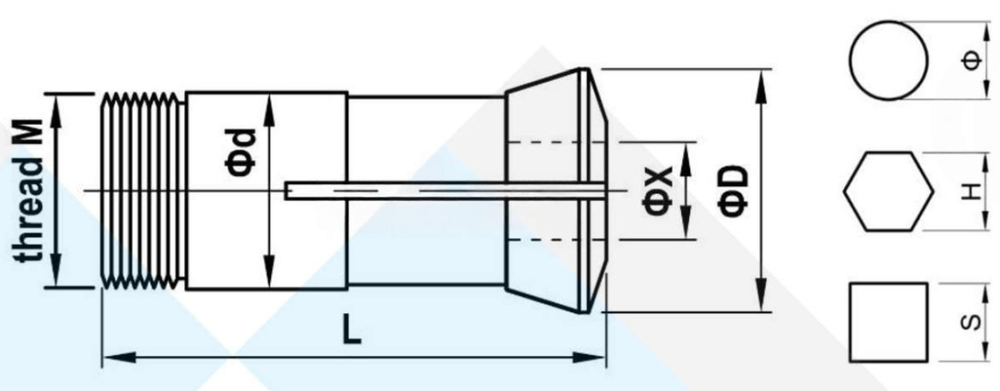

Конструкция по схеме
Согласно универсальной схеме, корпус люнетной цанги включает резьбовую часть thread M22×1,0, цилиндрическую посадку Φd, общую длину L и рабочую часть с наружным диаметром ΦD 29,0 мм. Внутренний канал под круглый пруток ΦX до 16 мм, а также допускаемые размеры под шестигран и квадрат (H и S) позволяют использовать одну втулку с разными типами заготовок в заданном диапазоне.
Преимущества для HANEX17, ML18-G и SL/XD/XP-16
- Один типоразмер люнетной цанги подходит для нескольких моделей автоматов HANEX17, ML18-G и SL/XD/XP-16, что облегчает обслуживание парка станков.
- Поддержка прутка до 16 мм снаружи зоны резания уменьшает вибрации и биение, помогая удерживать размеры и качество поверхности при высоких подачах.
- Стандартизированные параметры D 29,0 мм и резьба M22×1,0 позволяют быстро подбирать и заменять направляющие втулки без доработки узла люнета.
