Описание
Люнетная цанга (направляющая втулка) D 29 мм, M22x1.0 для автоматов STAR RNC/SE/SA/SR/VNC/KNC/KJR-16
Люнетная цанга (направляющая втулка) с наружным диаметром 29,0 мм и резьбой M22x1.0 предназначена для установки на продольно-токарные автоматы STAR серий RNC, SE, SA, SR, VNC, KNC и KJR-16. Она используется для точного направления заготовки и поддержания прутка в зоне обработки, что важно при работе с длинными деталями.

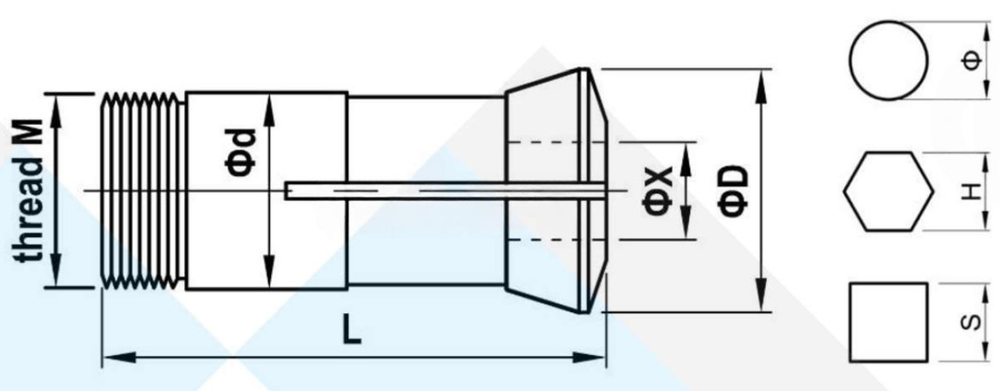

Основные размеры и присоединение
- Наружный диаметр D: 29 мм.
- Посадочный диаметр d: 22 мм.
- Длина L: 68 мм.
- Резьба: M22x1.0 — стандартное присоединение для ряда автоматов STAR на пруток до 16 мм.
Диапазон обрабатываемого прутка
- Круглый пруток, максимальный диаметр: до 16 мм.
- Шестигранный пруток, максимальный размер по вписанной окружности H: до 13 мм.
- Квадратный пруток, максимальный размер S: до 11 мм.
Совместимость со станками
- Производитель станка: STAR.
- Модели станков: RNC, SE, SA, SR, VNC, KNC, KJR-16.
- Код типоразмера цанги: 3455E — удобен для подбора по каталогу и заказу аналогичных направляющих втулок.
Назначение и преимущества
- Применяется для направляющего ведения прутка при продольно-токарной обработке на автоматах STAR с прутковой подачей.
- Подходит для работы с круглым, шестигранным и квадратным прутком в одном типоразмере, что повышает универсальность оснащения станка.
- Размерный ряд (D 29 мм, d 22 мм, L 68 мм, M22x1.0) согласуется с типовыми посадочными местами шпиндельного узла автоматов серии 16 мм.
Характеристики
D (мм):
29
d (мм)
22
L (мм)
68
Резьба
M22x1.0
Круглый пруток, ΦX‑max
16
Шестигранный пруток, H‑max
13
Квадратный пруток, S‑max
11
Станок
STAR
Модели станков
RNC,
SE,
SA,
SR,
VNC,
KNC,
KJR-16
Коды типоразмеров цанг
3455E
