Люнетная цанга ΦD 34,0 мм M25×1,0 для автоматов HANWHA HANEX20, SL20S, XD20H-M, XDI20
Люнетная цанга (направляющая втулка) с наружным диаметром корпуса 34,0 мм, посадкой d 28 мм, резьбой M25×1,0 и рабочим отверстием до 20 мм предназначена для установки в люнет автоматов продольного точения HANWHA моделей HANEX20, SL20S, XD20H-M, XDI20. Втулка формирует жёсткий направляющий канал для прутка и работает в узле люнета в непосредственной близости к зоне резания.
Совместимость и типоразмер
По кодам типоразмера эта люнетная цанга соответствует обозначениям T223, 3602E, 22.001, TD25S, что облегчает подбор по каталогам и замещение оригинальной оснастки для автоматов HANWHA. Внутренний канал рассчитан на круглый пруток до Φ20 мм, а также допускает работу с шестигранным прутком до 17 мм и квадратом до 14 мм, что полезно при серийной обработке прутка разного профиля.
Роль люнетной цанги на автоматах HANWHA
Люнетная цанга, она же направляющая втулка, применяется на автоматах продольного точения для поддержки заготовки возле резца и стабилизации прутка по оси шпинделя. На станках HANWHA серий HANEX и SL/XD/XDI такая втулка помогает снизить прогиб и вибрации прутка до 20 мм, что положительно влияет на точность размеров и качество поверхности при длинномерном точении.

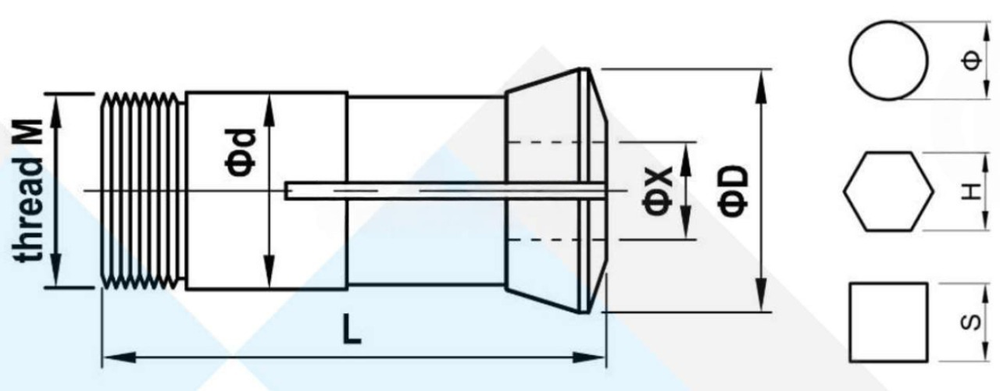

Геометрия и установка
Габаритная длина люнетной цанги составляет 82 мм, что соответствует посадочным размерам люнетных узлов для указанных моделей автоматов HANWHA. Резьба M25×1,0 и посадочный диаметр 28 мм обеспечивают совместимость с держателями направляющих втулок на конкретной линейке станков, позволяя быстро менять цанги под разные диаметры прутка в пределах одного оборудования.
