Люнетная цанга (направляющая втулка) ΦD 34.0 мм, резьба M25x1.0, отверстие до 20 мм, для автоматов JSL-20RBY

Люнетная цанга (направляющая втулка) D 34,0 мм, M25x1.0 для автоматов JINN FA JSL-20RBY

Люнетная цанга (направляющая втулка) с наружным диаметром 34,0 мм и резьбой M25x1.0 предназначена для продольно-токарных автоматов JINN FA модели JSL-20RBY. Она обеспечивает точное направление прутка в зоне обработки и улучшает стабильность процесса при изготовлении длинных и тонких деталей.

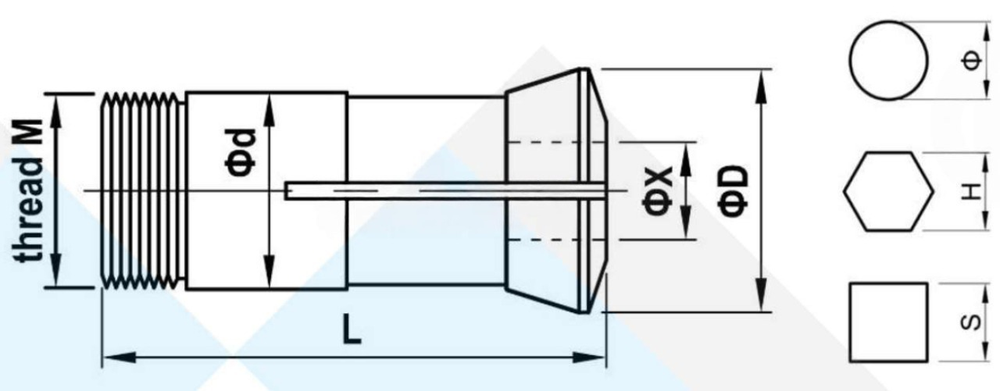

Основные размеры и присоединение

• Наружный диаметр D: 34 мм.
• Посадочный диаметр d: 28 мм.
• Длина L: 82 мм.
• Резьба: M25x1.0.

Диапазон обрабатываемого прутка

• Круглый пруток, максимальный диаметр ΦX-max: до 20 мм.
• Шестигранный пруток, максимальный размер H-max: до 17 мм.
• Квадратный пруток, максимальный размер S-max: до 14 мм.

Совместимость со станками

• Производитель станка: JINN FA.
• Модели станков: JSL-20RBY.
• Коды типоразмеров цанг: T223, 3602E, 22.001, TD25S.

Назначение и преимущества

• Обеспечивает точное ведение прутка при продольно-токарной обработке, снижая вибрации и биение заготовки.
• Подходит для работы с круглыми, шестигранными и квадратными прутками в одном типоразмере, что повышает универсальность оснастки.
• Габариты (D 34 мм, d 28 мм, L 82 мм, M25x1.0) соответствуют стандартным направляющим втулкам серии TD25S для станков класса 20 мм по диаметру прутка.
