Описание
Люнетная цанга (направляющая втулка) D 34,0 мм, M25x1.0 для автоматов STAR SR20, KNC16/20, VNC20
Люнетная цанга (направляющая втулка) с наружным диаметром 34,0 мм и резьбой M25x1.0 предназначена для продольно-токарных автоматов STAR моделей SR20, KNC16/20 и VNC20. Она рассчитана на работу с круглыми, шестигранными и квадратными прутками и обеспечивает стабильное ведение заготовки в зоне резания.

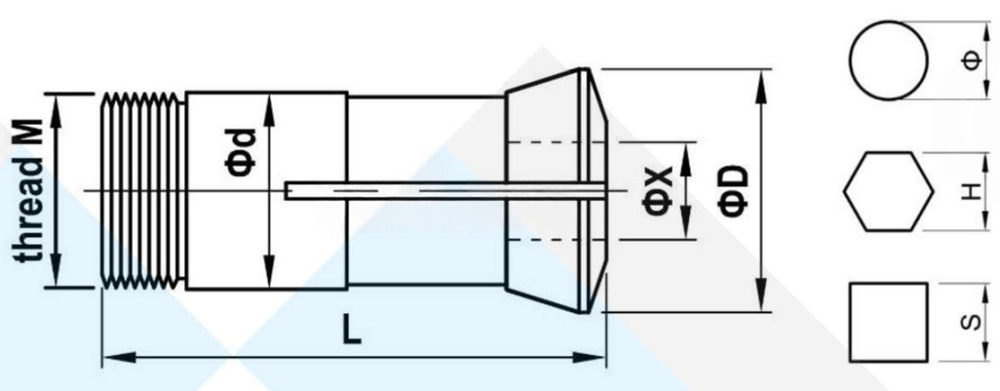

Основные размеры и присоединение
- Наружный диаметр D: 34 мм.
- Посадочный диаметр d: 28 мм.
- Длина L: 82 мм.
- Резьба: M25x1.0 — стандартное присоединение для серии станков на пруток до 20 мм.
Диапазон обрабатываемого прутка
- Круглый пруток, максимальный диаметр: до 20 мм.
- Шестигранный пруток, максимальный размер по вписанной окружности H: до 17 мм.
- Квадратный пруток, максимальный размер S: до 14 мм.
Совместимость со станками
- Производитель станка: STAR.
- Модели станков: SR20, KNC16, KNC20, VNC20.
- Коды типоразмеров цанг: T223, 3602E, 22.001, TD25S — для быстрого подбора и идентификации по каталогам.
Назначение и преимущества
- Обеспечивает точное направление и поддержку прутка при продольно-токарной обработке на автоматах STAR, снижая вибрации и биение заготовки.
- Подходит для работы с круглыми, шестигранными и квадратными заготовками в одном типоразмере, что повышает универсальность оснастки.
- Геометрия (D 34 мм, d 28 мм, L 82 мм, M25x1.0) соответствует распространённым посадочным размерам направляющих втулок для станков класса 20 мм по диаметру прутка.
Характеристики
D (мм):
34
d (мм)
28
L (мм)
82
Резьба
M25x1.0
Круглый пруток, ΦX‑max
20
Шестигранный пруток, H‑max
17
Квадратный пруток, S‑max
14
Станок
STAR
Модели станков
20,
SR20,
KNC16,
VNC20
Коды типоразмеров цанг
T223,
3602E,
22.001,
TD25S
