Люнетная цанга (направляющая втулка) ΦD 36.0 мм, резьба M28x1.0, отверстие до 20 мм, для автоматов JSL-20

Люнетная цанга (направляющая втулка) D 36,0 мм, M28x1.0 для автоматов JINN FA JSL-20

Люнетная цанга (направляющая втулка) с наружным диаметром 36,0 мм и резьбой M28x1.0 предназначена для продольно-токарных автоматов JINN FA серии JSL-20. Она обеспечивает точное направление прутка в зоне обработки и повышает стабильность процесса при работе с длинными заготовками.

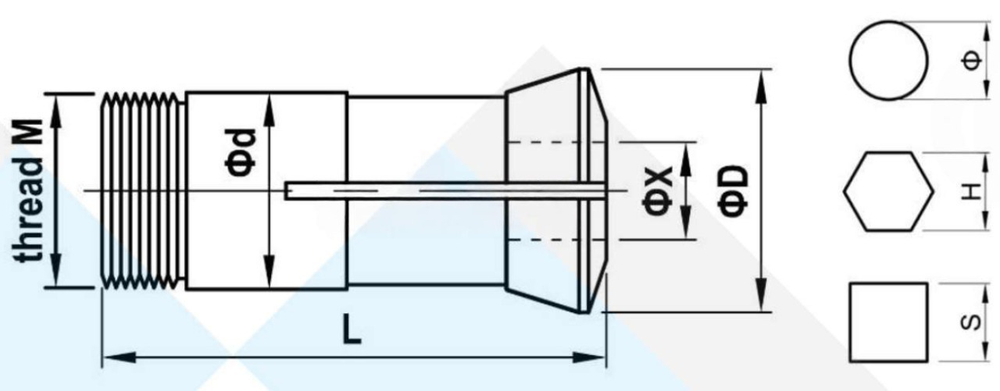

Основные размеры и присоединение

• Наружный диаметр D: 36 мм.
• Посадочный диаметр d: 30 мм.
• Длина L: 70 мм.
• Резьба: M28x1.0.

Диапазон обрабатываемого прутка

• Круглый пруток, максимальный диаметр ΦX-max: до 20 мм.
• Шестигранный пруток, максимальный размер H-max: до 17 мм.
• Квадратный пруток, максимальный размер S-max: до 14 мм.

Совместимость со станками

• Производитель станка: JINN FA.
• Модели станков: JSL-20.
• Коды типоразмеров цанг: JSL20, 486.001, NN20KD.

Назначение и преимущества

• Обеспечивает точное ведение прутка при продольно-токарной обработке на автоматах JSL-20.
• Подходит для работы с круглыми, шестигранными и квадратными прутками в одном типоразмере.
• Габариты (D 36 мм, d 30 мм, L 70 мм, M28x1.0) соответствуют стандартным направляющим втулкам для станков класса 20 мм по диаметру прутка.
