Люнетная цанга (направляющая втулка) ΦD 41.0 мм, резьба M34x1.0, отверстие до 26 мм, для автоматов JSL-26

Люнетная цанга (направляющая втулка) D 41,0 мм, M34x1.0 для автоматов JINN FA JSL-26

Люнетная цанга (направляющая втулка) с наружным диаметром 41,0 мм и резьбой M34x1.0 предназначена для продольно-токарных автоматов JINN FA модели JSL-26. Она обеспечивает точное направление прутка в зоне обработки и повышает стабильность процесса при работе с длинными и тонкими заготовками.

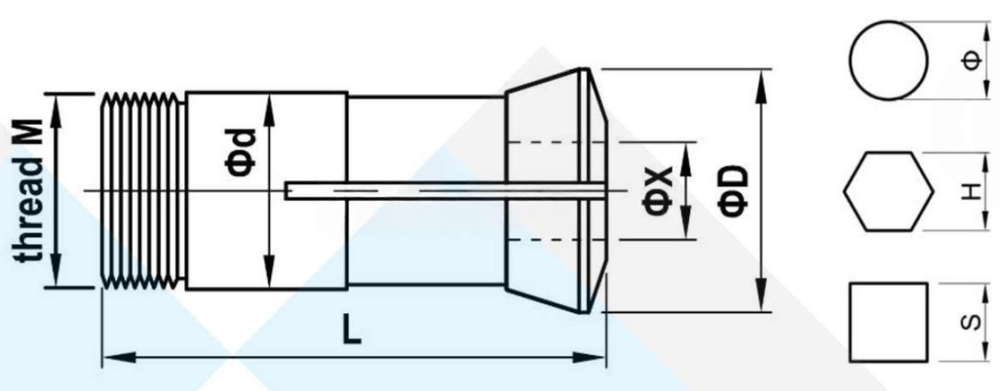

Основные размеры и присоединение

• Наружный диаметр D: 41 мм.
• Посадочный диаметр d: 34 мм.
• Длина L: 87,5 мм.
• Резьба: M34x1.0.

Диапазон обрабатываемого прутка

• Круглый пруток, максимальный диаметр ΦX-max: до 26 мм.
• Шестигранный пруток, максимальный размер H-max: до 22 мм.
• Квадратный пруток, максимальный размер S-max: до 18 мм.

Совместимость со станками

• Производитель станка: JINN FA.
• Модели станков: JSL-26.
• Коды типоразмеров цанг: T227, 3733E, 451.001, CD25.

Назначение и преимущества

• Обеспечивает точное ведение прутка при продольно-токарной обработке, снижая вибрации и биение заготовки.
• Подходит для работы с круглыми, шестигранными и квадратными прутками в одном типоразмере, что упрощает оснастку и переналадку.
• Габариты (D 41 мм, d 34 мм, L 87,5 мм, M34x1.0) соответствуют стандартным направляющим втулкам серии CD25 для станков класса 26 мм по диаметру прутка.
