Описание
Люнетная цанга (направляющая втулка) D 48,0 мм, M40x1.0 для автоматов JSL-32
Люнетная цанга (направляющая втулка) с наружным диаметром 48,0 мм и резьбой M40x1.0 предназначена для продольно-токарных автоматов JSL-32. Она обеспечивает точное направление прутка в зоне обработки и повышает стабильность процесса при работе с длинными и тонкими заготовками.

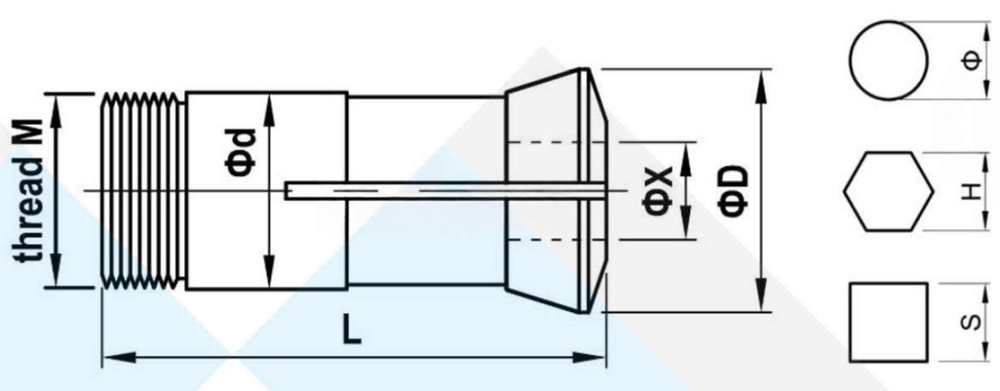

Основные размеры и присоединение
- Наружный диаметр D: 48 мм.
- Посадочный диаметр d: 42 мм.
- Длина L: 82 мм.
- Резьба: M40x1.0.
Диапазон обрабатываемого прутка
- Круглый пруток, максимальный диаметр ΦX-max: до 32 мм.
- Шестигранный пруток, максимальный размер H-max: до 27 мм.
- Квадратный пруток, максимальный размер S-max: до 22 мм.
Совместимость со станками
- Модели станков: JSL-32.
- Коды типоразмеров цанг: 28.01, TD32.
Назначение и преимущества
- Обеспечивает точное ведение прутка при продольно-токарной обработке, снижая вибрации и биение заготовки.
- Подходит для работы с круглыми, шестигранными и квадратными прутками в одном типоразмере, что повышает универсальность оснастки.
- Габариты (D 48 мм, d 42 мм, L 82 мм, M40x1.0) соответствуют стандартным направляющим втулкам для станков класса до 32 мм по диаметру прутка.
Характеристики
D (мм):
48
d (мм)
42
L (мм)
82
Резьба
M40x1.0
Круглый пруток, ΦX‑max
32
Шестигранный пруток, H‑max
27
Квадратный пруток, S‑max
22
Станок
JINN FA
Модели станков
JSL-32
Коды типоразмеров цанг
28.010,
TD32
