Люнетная цанга (направляющая втулка) ΦD 49.0 мм, резьба M40x1.0, отверстие до 32 мм, для автоматов JSL-32

Люнетная цанга (направляющая втулка) D 49,0 мм, M40x1.0 для автоматов JSL-32

Люнетная цанга (направляющая втулка) с наружным диаметром 49,0 мм и резьбой M40x1.0 предназначена для продольно-токарных автоматов JSL-32. Она обеспечивает точное направление прутка в зоне обработки и повышает стабильность процесса при работе с длинными и тонкими заготовками.

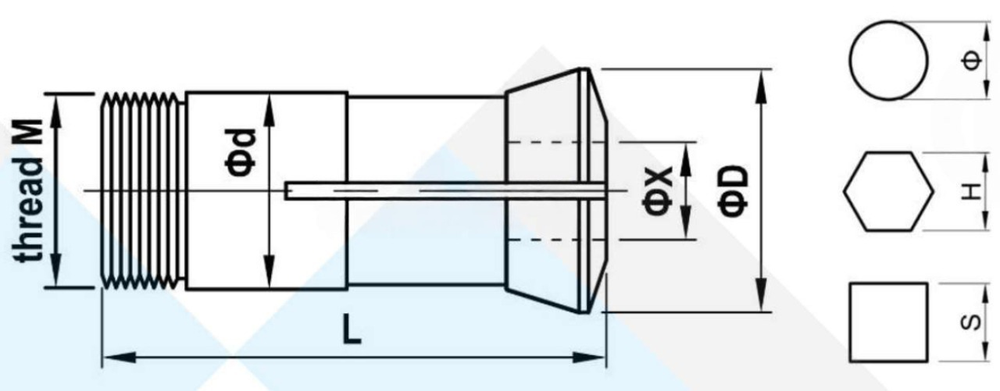

Основные размеры и присоединение

• Наружный диаметр D: 49 мм.
• Посадочный диаметр d: 42 мм.
• Длина L: 82 мм.
• Резьба: M40x1.0.

Диапазон обрабатываемого прутка

• Круглый пруток, максимальный диаметр ΦX-max: до 32 мм.
• Шестигранный пруток, максимальный размер H-max: до 27 мм.
• Квадратный пруток, максимальный размер S-max: до 22 мм.

Совместимость со станками

• Модели станков: JSL-32.
• Коды типоразмеров цанг: 3827E, 28.001, TD32S.

Назначение и преимущества

• Обеспечивает точное ведение прутка при продольно-токарной обработке, снижая вибрации и биение заготовки.
• Подходит для работы с круглыми, шестигранными и квадратными прутками в одном типоразмере, что повышает универсальность оснастки.
• Габариты (D 49 мм, d 42 мм, L 82 мм, M40x1.0) соответствуют стандартным направляющим втулкам для станков класса до 32 мм по диаметру прутка.
