Люнетная цанга ΦD 20,5 мм M14×1,0 для автоматов CITIZEN D10, E10, F10, L10
Люнетная цанга (направляющая втулка) с наружным диаметром ΦD 20,5 мм, посадкой d 16 мм, резьбой M14×1,0 и внутренним отверстием до 10 мм предназначена для работы в люнете автоматов продольного точения CITIZEN моделей D10, E10, F10, L10. Такая втулка формирует направляющий канал для прутка и устанавливается в узел люнета швейцарских автоматов при серийной обработке мелких и средних диаметров.
Совместимость и диапазон прутка
По каталожным кодам типоразмера цанга соответствует обозначениям I353, 3260E, 8.001, TD10, что облегчает поиск аналога в импортных и отечественных каталогах оснастки. Внутренний профиль рассчитан на круглый пруток до Φ10 мм, а также допускает установку шестигранного прутка до 8 мм и квадратного до 7 мм, что позволяет использовать один типоразмер втулки под разные профили материала.
Роль люнетной цанги на автоматах CITIZEN
Люнетная цанга используется на автоматах продольного точения для опоры прутка вблизи режущего инструмента и совместно работает со шпиндельной цангой и подающим устройством. На станках CITIZEN D10, E10, F10, L10 такая направляющая втулка помогает удерживать пруток до 10 мм по оси, снижать его прогиб и вибрации и тем самым повышать стабильность размеров и чистоту обработки при выпуске длинномерных деталей.
Геометрия и установка

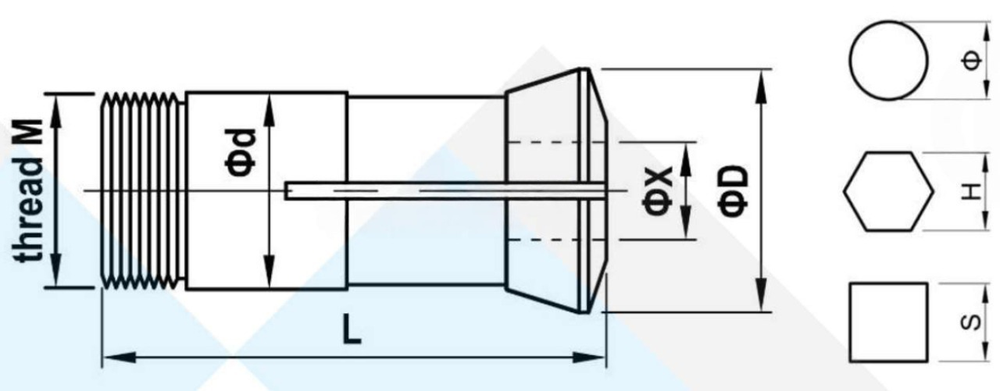

Габаритная длина цанги 59 мм и посадочный диаметр 16 мм соответствуют размерной группе люнетных узлов для данной серии автоматов CITIZEN. Резьба M14×1,0 позволяет быстро заменять направляющие втулки под разные диаметры прутка в пределах одной станочной оснастки, не меняя сам люнетный корпус.
